터보압축기 정기점검 프로그램
Turbo Compressor Scheduled Inspection Program
운전시간 기준 4단계(4,000 · 8,000 · 24,000 · 40,000시간) 정기점검 체계입니다. 일상 점검부터 오일·필터 교체, 기어박스 분해 청소까지 주기별로 수행해 돌발 정지를 예방합니다.
운전시간 기준 4단계 점검 체계
터보압축기는 누적 운전시간에 따라 점검 범위가 달라집니다.
㈜제넥은 제조사 정비 지침에 따라 일상 점검 + 4단계 주기 점검 체계로 설비를 관리합니다.
앞 단계 항목은 뒤 단계에 모두 포함됩니다.
표일상 점검 (운전 담당자 수행)
구분 | 점검 항목 |
|---|---|
윤활 계통 | 오일 레벨 및 오일 변색 유무 점검 |
운전 데이터 | 운전 매뉴얼 기준에 따른 운전 데이터 점검 및 기록 |
제어 동작 | IGV 및 BOV 동작 상태 점검 |
압력 | 압축기 토출 압력 및 시스템 압력 상태 점검 |
드레인 | 응축수 트랩의 동작 상태 확인 |
누설 | 윤활유 · 냉각수 · 압축공기 누설 점검 |
이상 징후 | 이상음, 튜브 및 케이싱의 진동 점검 |
환경 | 압축기 주위 먼지 제거 및 청소 |
주기 점검 (S1 ~ S4)
단계 | 주기 | 대표 점검 · 정비 항목 |
|---|---|---|

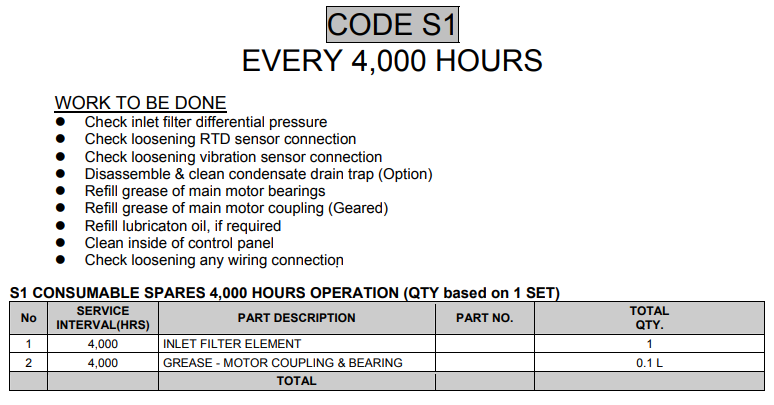

S1 | 4,000 시간 | 오일 누유·이상 부위 확인 · 운전 파라미터 기록 · 공기 흡입 필터 차압 확인 및 외관 검사 · RTD/진동 센서 연결부 점검 · 응축수 트랩 상태 및 배출부 점검 · 기어/모터 커플링 그리스 보충·교체 · 토출 체크밸브 분해 점검 · 제어반 내부 결선 조임 및 청소 · 제어반 공기 필터 청소 또는 교체 · 냉각수 온도 점검 및 기록 |

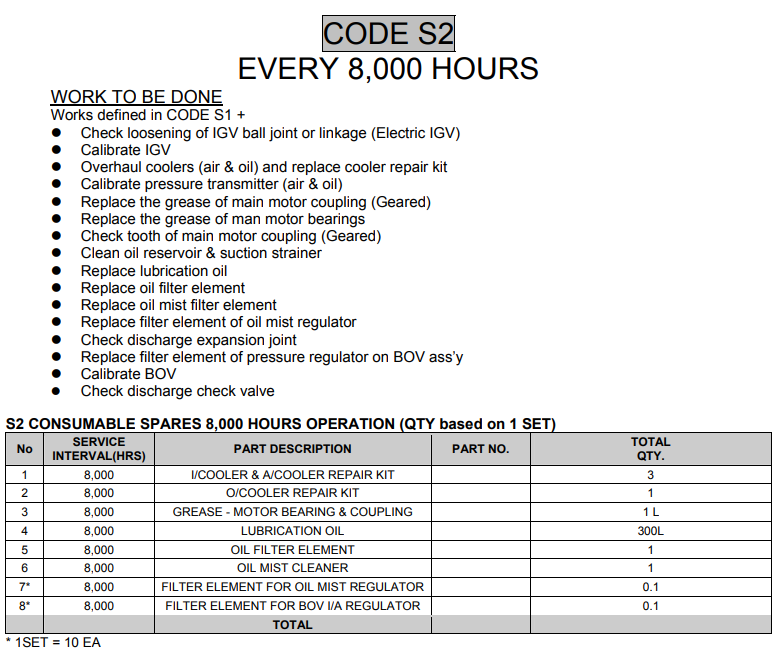

S2 | 8,000 시간 | S1 + 오일 상태 검사 및 교체 · 오일 필터 엘리먼트 교체 · 오일/에어 쿨러 오염 점검(필요 시 세관) · 압력 트랜스미터 교정 · 오일 미스트 필터 및 레귤레이터 필터 교체 · IGV/BOV 교정 및 계장 에어 누설 검사 · 커플링 마모도 점검 · 모터 베어링 윤활유 보충·교체 · 오일 탱크 및 스트레이너 청소 · 온도·압력값 점검 |

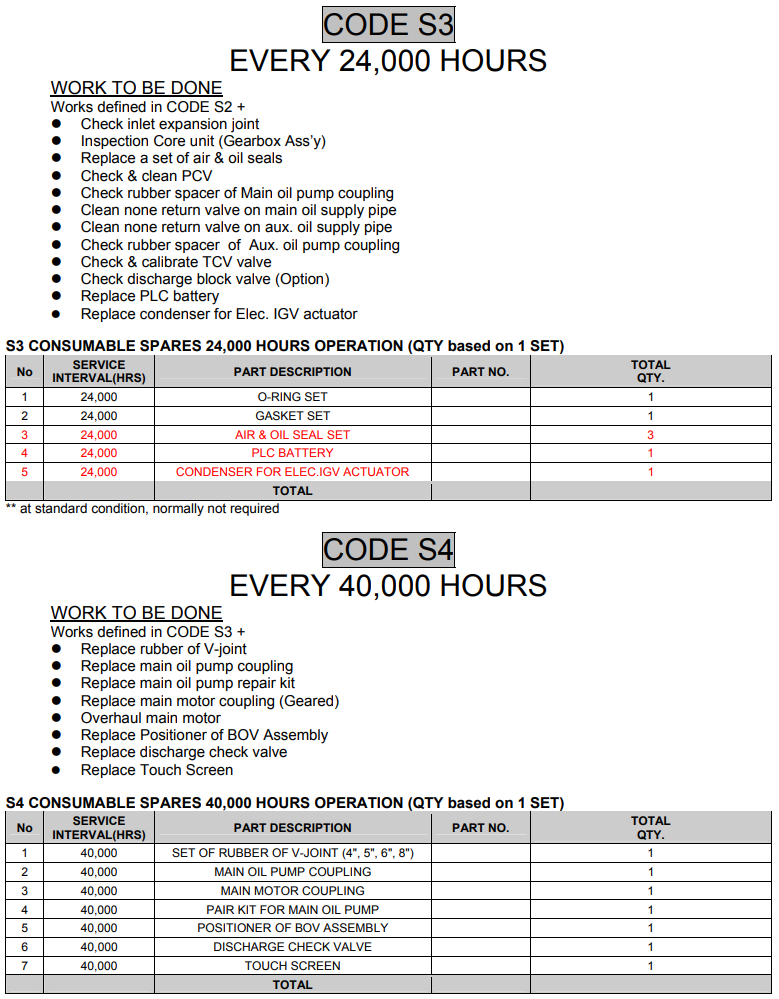

S3 | 24,000 시간 | S1·S2 + 코어부(기어박스) 분해 청소 및 O링 세트 교체 · PCV(압력 제어 밸브) 정비·청소 · 메인 모터 커플링 점검 · 오일 공급 배관 체크밸브 점검·청소 · 커플링 얼라인먼트 확인 및 조정 · TCV(오일 온도 조절 밸브) 점검·교정 · 베어링 마모 여부 점검 · 토출부 익스텐션(신축) 조인트 점검 · 임펠러 점검 또는 교체 · 인터/애프터 쿨러 분해 후 냉각수측 침식·부식 검사 · 전동식 IGV 액추에이터 콘덴서 점검·교체 |
S4 | 40,000 시간 이상 | S1~S3 + 임펠러 세척 및 로터 밸런싱(진동 상승 시) · 메인 오일 펌프 커플링 및 수리 키트 교체 · IGV/BOV 및 토출 제어 밸브 어셈블리 점검·교체 · 러버 패킹류 교체 · 인터/애프터 쿨러 분해 정비 및 튜브 점검 · 터치스크린 등 제어 부품 교체(필요 시) |
위 항목은 대표 항목을 정리한 것으로, 상세 점검 목록과 판정 기준은 제조사 정비 지침에 따릅니다. 점검 주기와 범위는 설비의 이전 정비 이력과 운전 환경(가동률, 흡입 조건, 수질)에 따라 조정될 수 있습니다.
윤활유 관리
지정 윤활유는 약 16,000시간 사용 후 교체하는 것을 기준으로 하며, 운전 환경과 오일 상태 검사 결과에 따라 주기를 조정합니다. 규격이 다르거나 성질을 잃은 오일을 사용하면 베어링 패드 손상·부식으로 이어지므로 검증된 오일만 사용해야 합니다.
