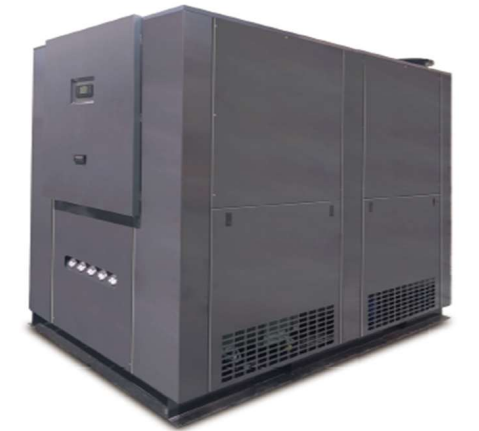

직냉식 냉동식 에어드라이어 (SR)
SR Series Direct Cooling Refrigerated Air Dryer
냉매의 증발과정에서 압축공기를 직접 냉각해 수분을 제거하는 방식입니다. 소용량은 SUS 판형열교환기와 리히터·증발기 일체형 구조, 대용량은 SUS 쉘앤튜브로 설계하며, 무단제어·EEV·만액식 증발기 등 에너지 절감 옵션을 제공합니다.
냉매로 직접 냉각하는 SR 시리즈
SR 시리즈는 냉동사이클의 원리에 따라 냉매의 증발과정에서 압축공기의 수분을 제거하는 직냉식 드라이어입니다
(압축기 → 응축기 → 팽창밸브 → 증발기). 냉동기를 자체 내장해 별도의 냉수 인프라 없이 독립 운전이 가능합니다.
용량에 따른 구성 차이
구분 | 소용량 (10,000N㎥/h 이하) | 대용량 (10,000N㎥/h 이상) |
|---|---|---|
열교환기 | 고효율 SUS 판형열교환기 | 고효율 SUS 쉘앤튜브 타입 |
구조 | 리히터와 증발기 일체형 구조, 높은 열교환 효율 | 낮은 차압 |
공통 | 디지털 컨트롤 모니터 적용 · 손쉬운 운전 조작 | |
표준 조건
입구 에어 압력 | 7 barg (STD) |
입구 에어 온도 | 40℃ (STD) |
출구 보증 노점 | 4 ~ 10℃ (STD) |
냉매 | R-407C (대용량 R-407C, R-134a) |

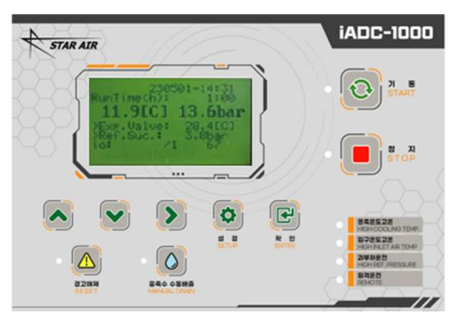

전용 마이컴 컨트롤러
제넥 냉동식 전용 컨트롤러를 적용해 운전 상태를 상시 감시하고 설비를 보호합니다.
냉매 압력 체크(트랜스미터) · 냉매 및 에어 온도 체크(NTC)
RS485 통신 및 REMOTE 지원
역상 · 결상 · 전압 불균형 · 과전류 보호 기능
냉매 고/저압, 냉매 고온, 냉동 오일 레벨 보호 기능
ISO 8573-1 기준 압력노점 4~10℃
에너지 절감 옵션

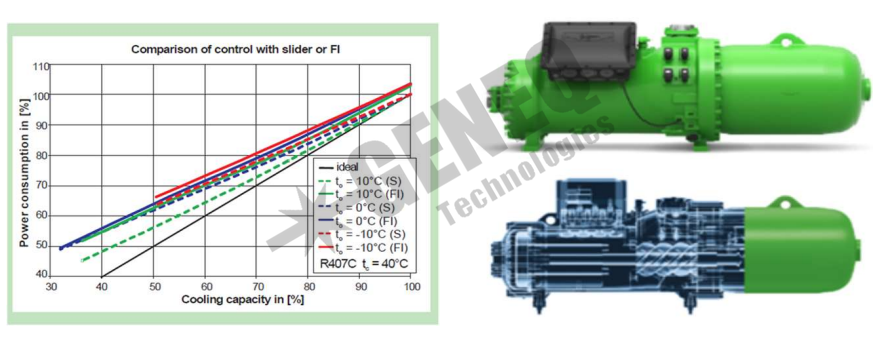

① 무단제어 냉동압축기
대용량(10,000N㎥/h 이상)에 적용하는 무단제어 타입(Infinity Capacity Control Screw)입니다. 저부하 영역에서 SLIDE 제어(30~100%)로 냉매 순환량을 줄여 소비전력을 절감합니다.
② 응축기 — PCM 및 저온 응축수 활용 (제넥 특허)
냉동식 드라이어 응축기의 냉각수부에 PCM(상변화물질) 스토리지와 저온 응축수(4~10℃)를 활용합니다.
냉매 응축압력을 낮춰 냉동기 소비전력을 절감합니다.

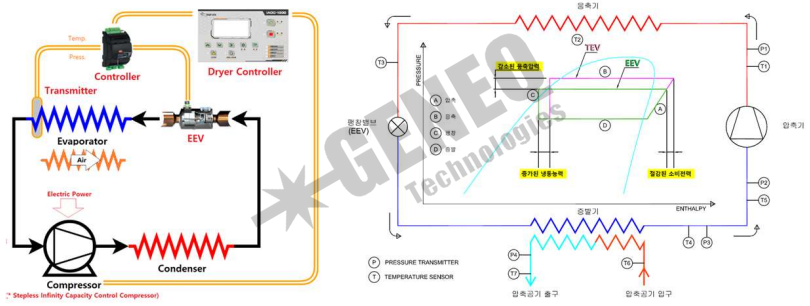

③ 팽창변 — 전자식팽창밸브(EEV) (제넥 특허)
냉매 압력과 온도를 측정해 냉매 공급량을 실시간 제어하는 전자식팽창밸브입니다.
부하 변동에 따른 과냉 현상을 방지하고 응축 압력을 낮춰 냉동 능력을 높입니다.
부하 변동에 따른 과냉 현상 방지
응축 압력 감소, 냉동 능력 증가
소비전력 10~30% 절감

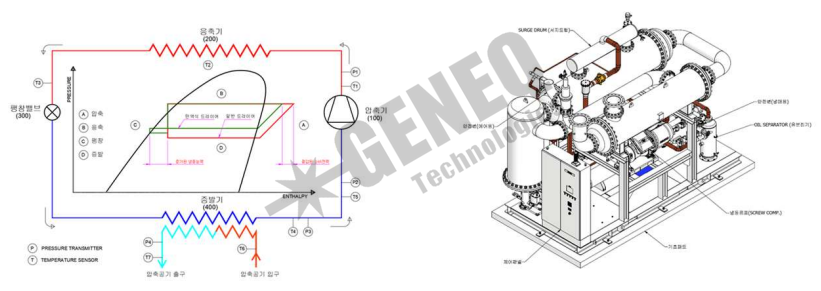

④ 증발기 — 만액식 증발기(Flooded Evaporator)
쉘(SHELL) 측에 액냉매를 충진하고 튜브부로 압축공기가 흐르는 구조입니다.
건식 증발기(튜브부 냉매, 쉘 측 압축공기)는 배플이 필요해 차압이 커지는 반면,
만액식은 전열·냉동 효과가 크고 냉매 토출온도가 낮아 소비전력이 절감됩니다.
부하 변동이 심하고 운전시간이 긴 대용량(10,000N㎥/h 이상)에 적합
R-134a 냉매 적용
도입 상담
처리 용량과 부하 변동 패턴에 따라 적합한 옵션 조합을 제안해 드립니다. 설치·시운전 이후의 정비와 부품 공급까지 ㈜제넥이 책임집니다.
