냉동식 에어드라이어
Refrigerated Air Dryer
냉동사이클로 압축공기를 냉각해 수분을 응축·제거하는 설비입니다. 압력노점 4~10℃의 건조공기를 안정적으로 공급하며, 냉매로 직접 냉각하는 직냉식(SR)과 냉수로 간접 냉각하는 간냉식(SH)을 자체 설계·제작합니다.
압축공기를 식혀 수분을 걷어내는 방식

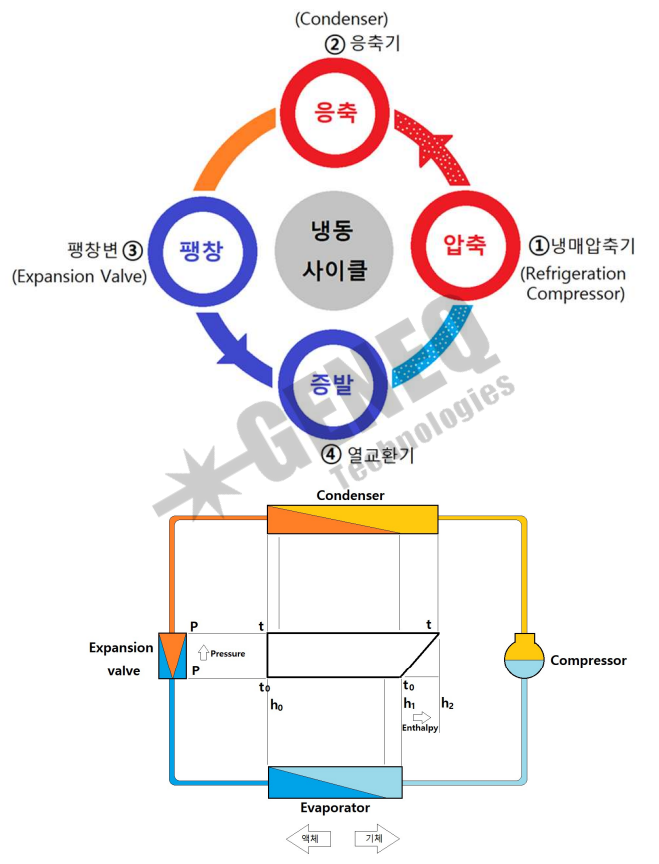

냉동식 에어드라이어는 냉동사이클(압축 → 응축 → 팽창 → 증발)의 원리로 압축공기를 냉각해, 공기 중에 기체 상태로 있던 수분을 물로 응축시켜 제거하는 설비입니다. 표준적으로 압력노점 4~10℃의 건조공기를 형성합니다.
구조가 단순하고 별도의 소모품(흡착제·퍼지 공기)이 없어 운전과 관리가 간편합니다.
결로 방지 수준의 일반 공정에는 냉동식이, 영하권 노점이 필요한 정밀 공정에는 흡착식이 적합합니다.
직냉식과 간냉식
구분 | 직냉식 (SR) | 간냉식 (SH) |
|---|---|---|
냉각 방법 | 냉매로 압축공기를 직접 냉각 | 냉수(브라인)와 간접 열교환 |
냉동기 | 자체 내장 — 독립 운전 | 냉수 공급 시스템 필요 |
출구 보증 노점 | 4 ~ 10℃ | 8 ~ 10℃ |
특징 | 별도 인프라 없이 단독 설치 가능 | 노점 편차가 완만, 대용량에 유리 |
적합한 현장 | 냉수 인프라가 없거나 독립 운전이 필요할 때 | 냉수 인프라를 이미 보유·여유가 있을 때 |
표준 설계 조건
항목 | 직냉식 (SR) | 간냉식 (SH) |
|---|---|---|
입구 에어 압력 | 7 barg (STD) | 7 barg (STD) |
입구 에어 온도 | 40℃ (STD) | 40℃ (STD) |
냉수 입구 온도 | - | 4℃ (STD) |
출구 보증 노점 | 4 ~ 10℃ (STD) | 8 ~ 10℃ (STD) |
냉매 | R-407C (대용량 R-134a) | R-407C |
표준 제작사양은 현장 조건에 따라 변경되며, 처리 용량·노점·압력 조건은 별도 문의 바랍니다.
자체 설계·제작 역량

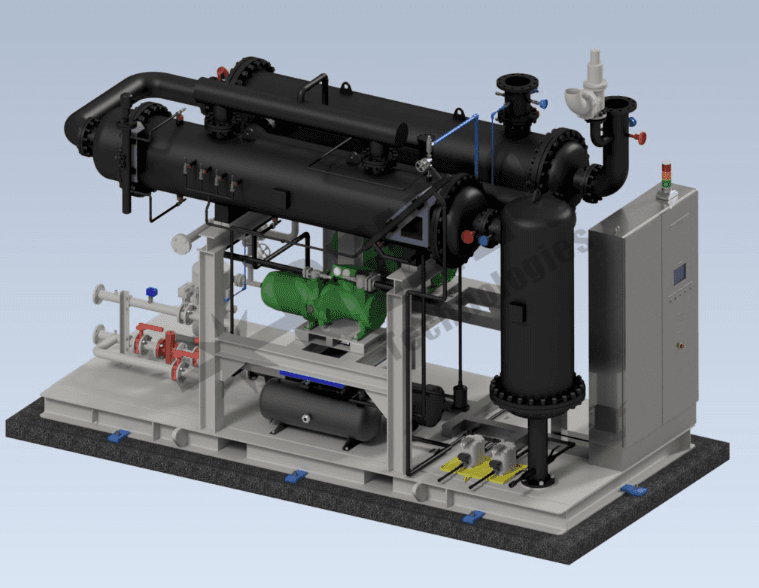

제넥은 냉동식 드라이어 전용 마이컴 컨트롤러를 자체 적용하고, 전자식팽창밸브(EEV)와 PCM·저온 응축수 활용 시스템 등 소비전력을 줄이는 기술로 특허를 보유하고 있습니다. 소용량부터 30,000N㎥/h 이상 대용량까지 설계·제작 실적을 갖추고 있으며,
간냉식과 흡착식을 결합한 콤비네이션 시스템도 제작합니다.
도입 상담
요구 노점, 처리 용량, 냉수 인프라 보유 여부에 따라 직냉식과 간냉식 중 유리한 방식을 제안해 드립니다.
설계·제작·설치·시운전부터 이후의 정비·부품 공급까지 ㈜제넥이 책임집니다.
