综合 HMI · SCADA 系统建设
Integrated HMI & SCADA System
从监视单台设备的小型系统，到将多个工厂整合为一体的系统集成（SYSTEM INTEGRATION），均可设计制造。从 100 I/O 到 100,000 I/O 规模以相同架构扩展，PLC 与 HMI 根据现场条件与预算选型。
引进自动化系统时最棘手的情况，是规模不明确。
现在只需监视试验楼的一台设备，但明年就要把整条产线整合起来，届时从头重新搭建系统的情况屡见不鲜。
GENEQ 不是只确定其中一个部分，而是以扩展为前提先确立架构。
从小规模单台设备监控起步，以相同的骨架扩展至多个工厂复合设施的系统集成（System Integration）。
规模扩大，架构不变
阶段 | 对象 | 构成 | 大致规模 |
|---|---|---|---|
试验楼 · 中试装置 | 单台设备监视 | 1 台 PC + 1 套 PLC，本地触摸屏 | 约 100 I/O |
生产工厂 | 产线级集中监控 | 操作员站 + 分布式 PLC，网络构成 | 数千 I/O |
多个生产设备 | 工厂间集成（SI） | 上位 SCADA + 各工厂子系统 | 最多 100,000 I/O |
增加设备时，不必新建画面与标签，而是接入现有架构。这意味着以 100 I/O 起步的系统可以直接扩大。
为节省初期建设费用而封死扩展，最终会在二期投资中付出更大代价。
适用于以下设备

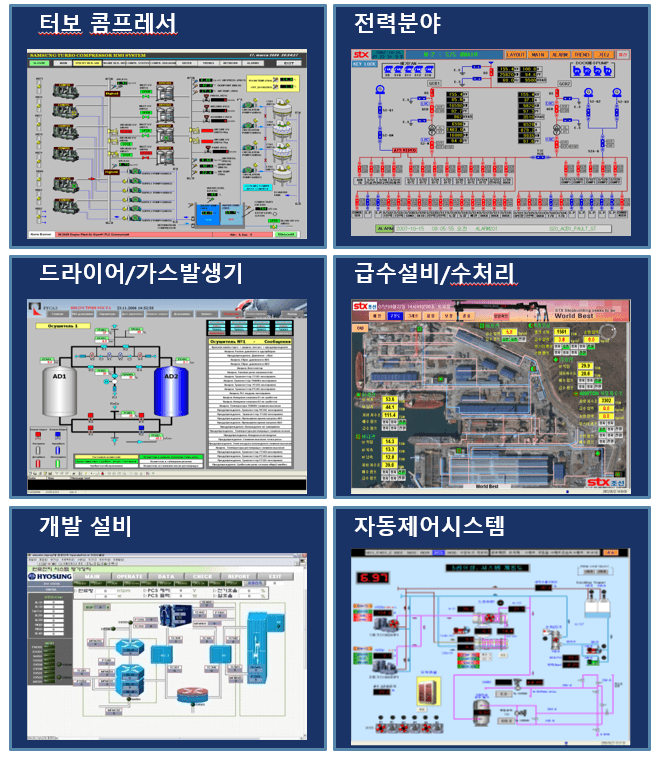

应用领域 | 画面显示内容 |
|---|---|
涡轮压缩机 | 各台运行状态、排气压力与温度、负荷率、报警履历 |
电力领域 | 受配电系统图、断路器状态、电压、电流、电量 |
干燥机 · 气体发生器 | 吸附塔切换状态、露点、再生加热器与鼓风机运行 |
供水设备 · 水处理 | 泵与阀门状态、液位、流量、水质、系统流程 |
研发 · 试验设备 | 试验条件设定、测量数据实时采集与记录 |
工艺自动控制 | 整体工艺系统图、联锁、自动/手动切换 |
硬件与软件
我们不固守特定品牌。如果工厂已有在用的 PLC 系列，沿用它更有利于备件采购与维护；如为新建设备，则根据预算与交期选定。可靠性经过验证的国际品牌与经济性良好的韩国国产产品均可采用。

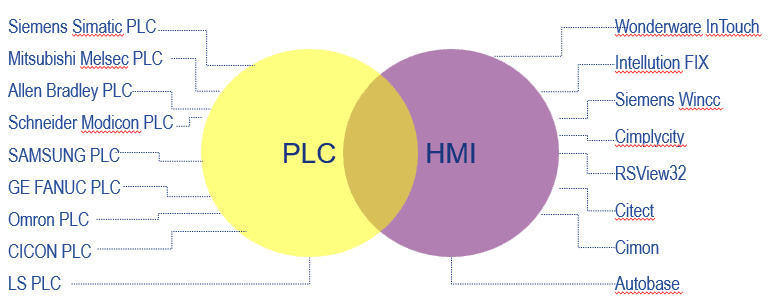

PLC | HMI · SCADA |
|---|---|
Siemens Simatic · Mitsubishi Melsec · Allen-Bradley · Schneider Modicon · SAMSUNG · GE FANUC · Omron · CICON · LS | Wonderware InTouch · Intellution FIX · Siemens WinCC · Cimplicity · RSView32 · Citect · Cimon · Autobase |
实施流程

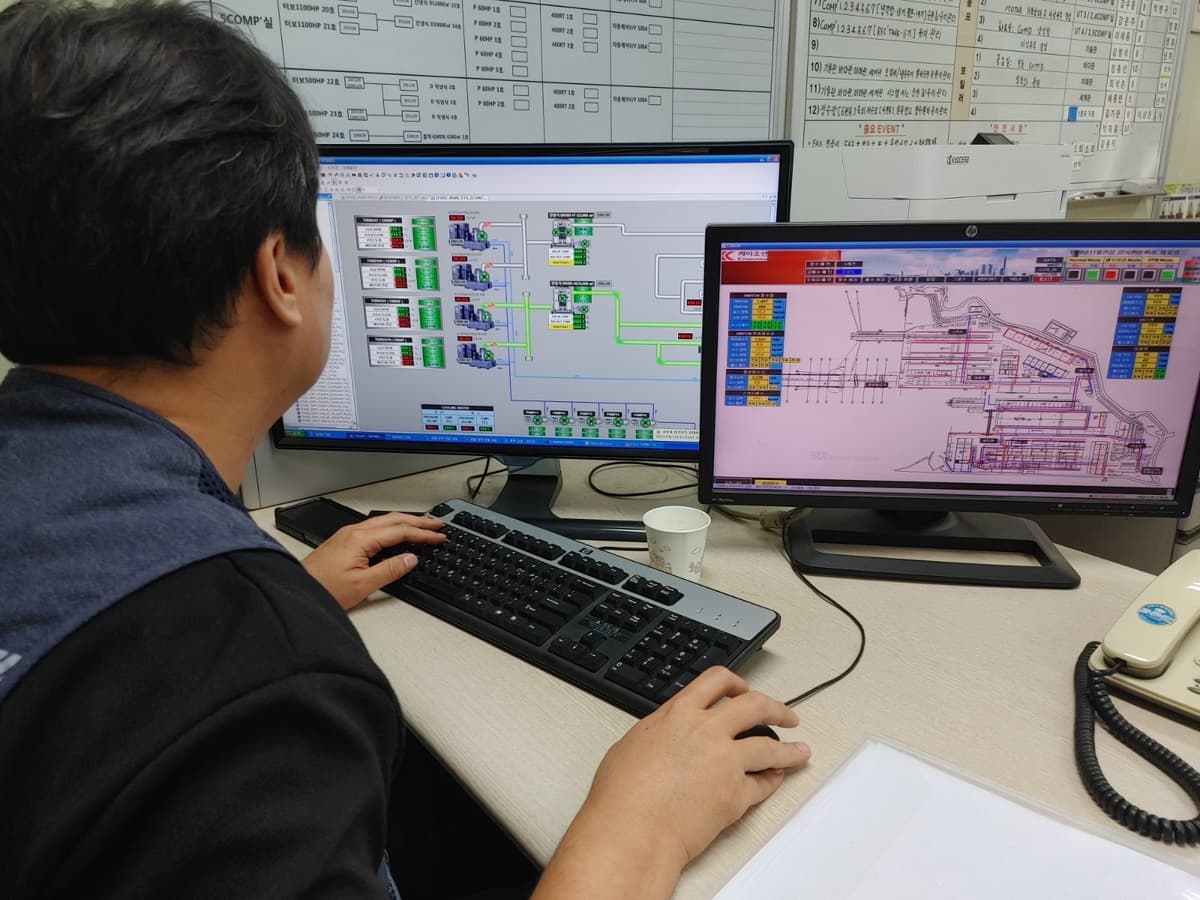

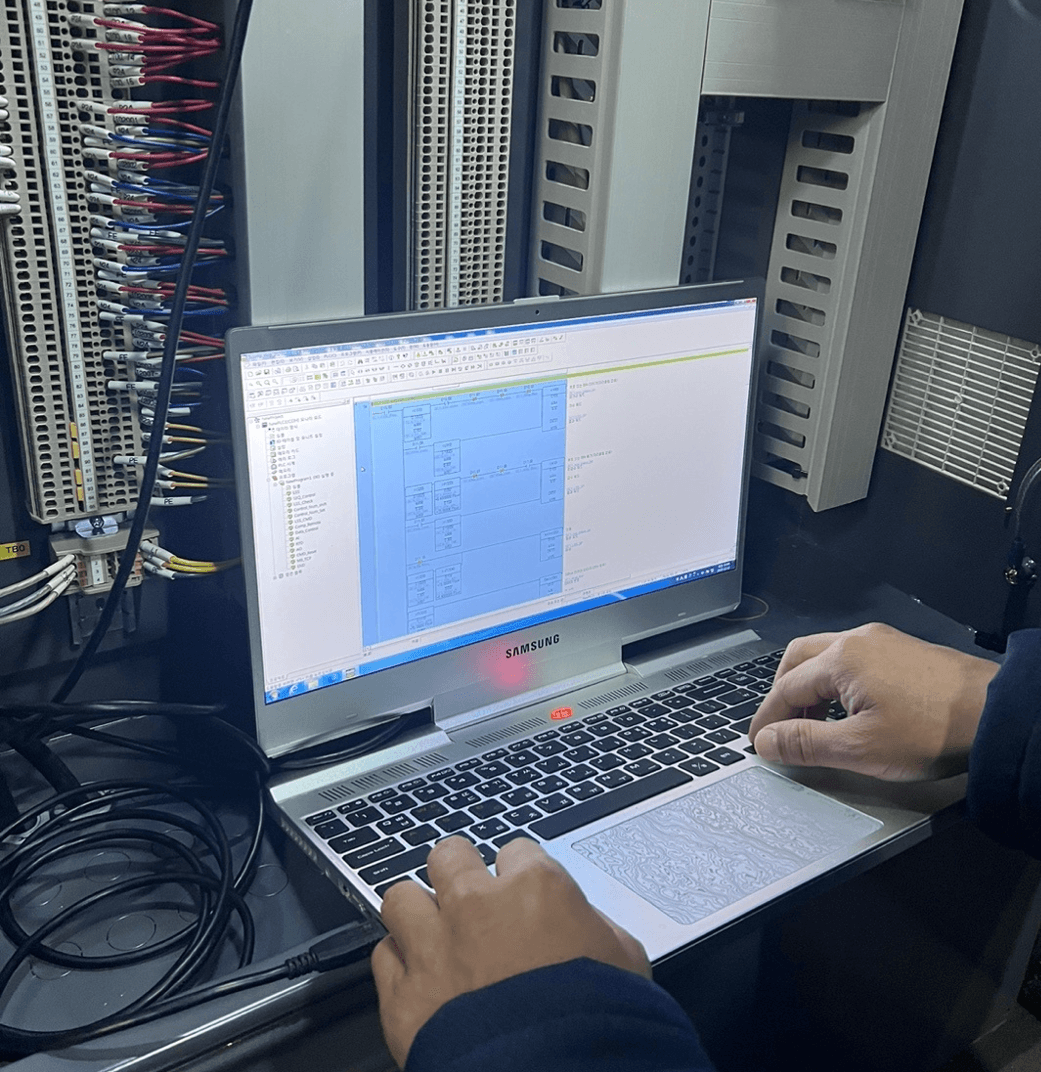

阶段 | 工作内容 |
|---|---|
1. 现场调查 | 确认设备清单、仪表规格、现有布线与控制盘状态 |
2. I/O 清单 · 构成图 | 确定信号点数与网络构成。规模与报价在此阶段确定 |
3. 逻辑 · 画面设计 | 按操作员实际操作顺序布置画面 |
4. 控制盘制作 · 布线 | 控制盘自主设计制造 |
5. 厂内试验（FAT） | 输入实际信号，验证联锁与报警 |
6. 安装 · 试运行 | 提前协商设备可停机时间并分段安排进度 |
7. 交付 | 画面操作、报警应对、数据备份方法培训及资料提交 |
根据压力自动分配多台压缩机以减少空载运行的负荷联动（负荷分配）作为单独系统处理。
请一并参阅「空气压缩机负荷分配系统（LSS）」页面。
