흡착식 드라이어 에너지절감 개조 · 진단
Desiccant Dryer Energy Saving Retrofit & Diagnostics
기존 흡착식 드라이어를 교체하지 않고 제어·회로를 개선해 운전비를 낮추는 개조 서비스입니다. 균등부하 유량제어·폐루프 회로·재생시간 제어 등 특허 기술을 적용하고, 유량·노점·전류를 실측해 개선 효과를 검증합니다.
설비를 바꾸지 않고 운전비를 줄이는 방법
흡착식 드라이어는 재생 공정에서 대부분의 에너지를 소비합니다. 제넥은 기존 설비를 교체하지 않고 제어 로직과 공정 회로를 개선해 운전비를 낮추는 개조·컨설팅을 수행합니다. 실제 현장에서 유량·노점·전류를 실측해 개조 전후를 비교 검증합니다.
1. 균등부하 유량제어
구분 | 내용 |
|---|---|
기존 방식 | 1단계 시간 운전 → 2단계 시간 + 노점 운전 |
개선 방식 | 3단계 : 시간 + 노점 + 균등유량 운전 / 다수 드라이어 균등부하 제어 |
구성·특징 | 2채널 노점계 구성 · 입구단에 유량계와 제어밸브 설치 · 스마트 제어로 최대 연장 운전 |

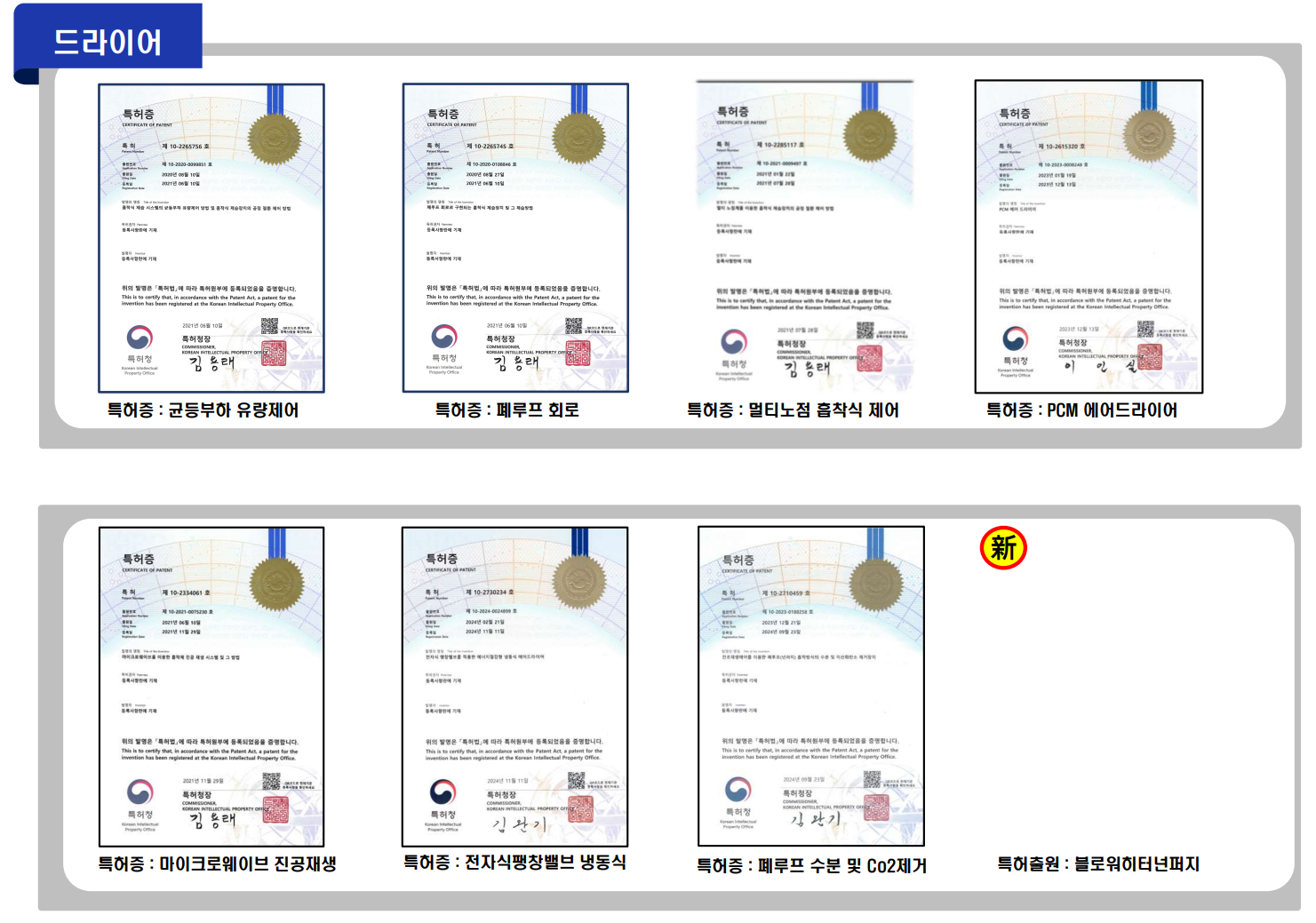

특허 | 제 10-2265756호 |
2. 폐루프 공정회로
구분 | 내용 |
|---|---|
기존 방식 | 재생 히팅·쿨링 공정 모두 OPEN 회로 |
개선 방식 | 재생 히팅·쿨링 공정 CLOSE 회로 |
특징 | 히터 전력 절감 · 블로워 정압손실 적음 · 블로워/히터 부품 고장 예방 |
특허 | 제 10-2265745호 |
3. 재생시간 제어
구분 | 내용 |
|---|---|
기존 방식 | 재생 히팅 2.5hr · 쿨링 1.5hr을 타이머로 고정 운전 |
개선 방식 | 재생 히팅은 하부 온도, 쿨링은 상부 온도 설정값 도달로 종료 |
특징 | 타워 상·하부 RTD 센서 구성 · PLC 실시간 온도 모니터링 · 재생 최적시간 제어 로직 |
4. 전단 온도 개선 — 냉수 프리쿨러 · 냉동식
흡착제는 입구 온도가 낮을수록 수분 흡착 능력이 커집니다. 입구 40℃와 20℃를 비교하면 흡습률이 최대 13% 차이(7barG, RH100% 기준)납니다. 전단에 냉수 쿨러나 냉동식 드라이어를 두면 흡착식의 부담이 줄어 노점이 향상되고 히터 전력이 절감됩니다.
방식 | 검토 사항 | 기대 효과 |
|---|---|---|
냉수 프리쿨러 | 냉수 인프라 보유·여유, 냉수 쿨러 리히터 | 흡착식 노점 향상 · 제어밸브로 토출 온도 제어 가능 |
냉동식 전처리 | 냉수 인프라가 없는 경우, 직냉식 또는 간냉식 | 압력노점 4~10℃ 형성 · 히터 전력 절감 |
노점 제어 | 전단 냉동식 또는 냉수 쿨러 설치 | 히터 전력비 절감 · 흡착제 수명 연장 |
5. 계획정비 프로그램 (STAR 1~4)
드라이어는 시간 기준 정비(TBM)와 상태 기준 정비(CBM)를 함께 관리해야 안정적으로 운전됩니다. 제넥은 누적 운전시간에 따른 4단계 계획정비 프로그램을 운영합니다.
단계 | 주기 | 주요 점검·교체 항목 | 소요 |
|---|---|---|---|
STAR 1 | 반년 (4,000 Hr) | 외관 상태, 온도·압력 게이지, 제어판넬 내부, 단자대 결선, 노점센서 상태, 응축수 트랩 분해검사 | 1 MD (1일) |
STAR 2 | 1년 (8,000 Hr) | STAR 1 + 블로워·히터·밸브 작동상태 점검, 쿨러 냉각수 세관, 노점센서 캘리브레이션 | 2 MD (3일) |
STAR 3 | 3년 (24,000 Hr) | STAR 2 + PLC 배터리, 솔레노이드 밸브, 응축수 트랩 호스, 레귤레이터 필터 교체 | 2 MD (2일) |
STAR 4 | 5년 (40,000 Hr) | STAR 3 + 흡착제 교체, 체크밸브 스프링 교체, 머플러 교체 | 3 MD (5일) |
진단·개조 상담
현재 사용 중인 드라이어의 방식·용량·운전 이력만 알려주시면 개선 여지를 먼저 검토해 드립니다.
퍼지 → 넌퍼지 개조, 제어판넬 교체, 노점 제어 도입 등 현장 여건에 맞는 방안을 제안합니다.
