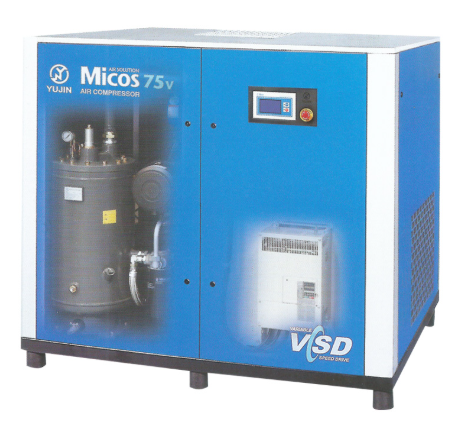

인버터형 스크류 압축기
Inverter (VSD) Screw Air Compressor
구동모터 회전속도를 실제 공기 사용량에 맞춰 제어하는 가변속 스크류 압축기입니다. 22~315kW, 토출압 7·9·12bar, 무부하 운전을 줄여 최대 30% 이상 에너지 비용을 절감합니다.
에너지 절감을 위한 최선의 선택, 가변속 스크류 압축기
가변속(VSD) 스크류 압축기는 구동모터의 회전속도를 가변하여 공장의 실제 압축공기 수요량에 대응해 필요한 양만 생산합니다. 이를 통해 컴프레서의 무부하 운전을 막고 일정한 토출압력으로 공급할 수 있어, 최대 30% 이상의 에너지 비용 절감이 가능합니다.
출력 범위는 22~315kW(30~400마력), 토출압력은 7 · 9 · 12bar 로 현장 조건에 맞춰 선정해 드립니다.
주요 특장점

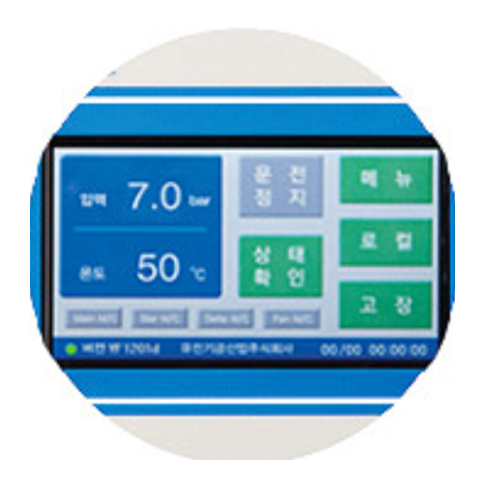

실시간 수요 대응 인버터 컨트롤러
부하측의 공기 수요 변동을 실시간으로 인식하여 꼭 필요한 공기량만 생산하도록 컴프레서를 제어합니다. 무부하 상태에서 발생하던 전력 손실을 줄여 전력비용 절감을 최대화하는 인버터 압축기 전용 컨트롤러입니다.

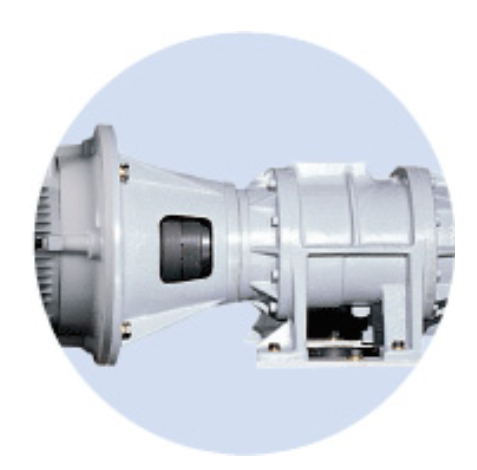

1:1 다이렉트 드라이브(모터–에어엔드 직결) 구조
모터와 에어엔드를 1대 1로 직결하는 구동방식을 채택하여, 기어 구동 방식에서 발생하는 동력전달 효율 저하를 사전에 방지합니다. 최대의 에너지 절감 효과와 최소의 유지보수 비용을 보장합니다.

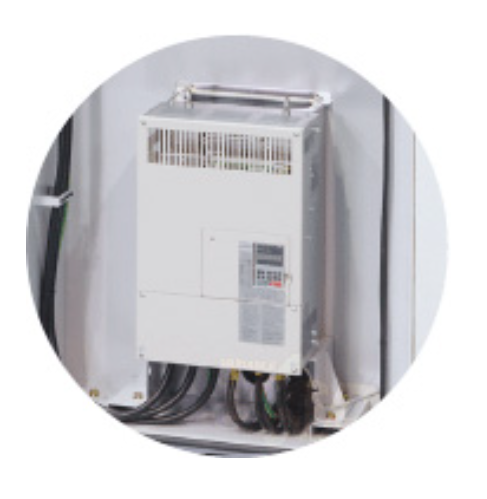

고효율 인버터
CE 및 UL 인증이 완료된 고효율급 인버터를 기본 사양으로 적용했습니다. 가동부와 분리된 인버터 캐비닛이 먼지·이물질로부터 보호되고 별도의 냉각팬이 적용되어, 고온의 컴프레서 작동 환경에서도 안정적으로 작동합니다.

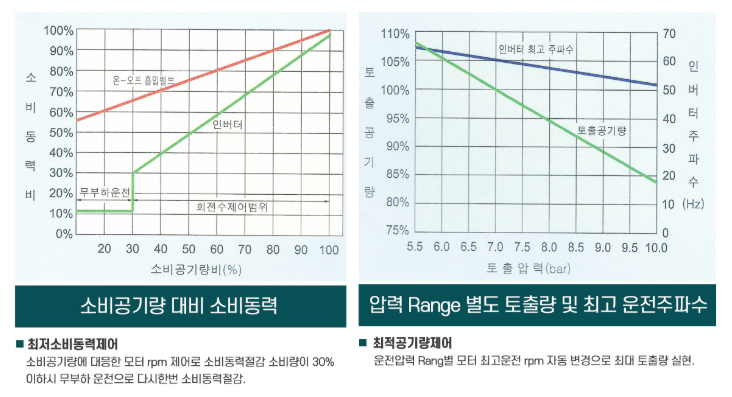

최적 rpm 제어로 소비동력 절감
최저 소비동력 제어 — 소비공기량에 대응해 모터 rpm을 제어하고, 소비량이 30% 이하로 떨어지면 무부하 운전으로 전환해 다시 한 번 소비동력을 절감합니다.
최적 공기량 제어 — 운전압력 범위별로 모터 최고 운전 rpm을 자동 변경하여 최대 토출량을 실현합니다.

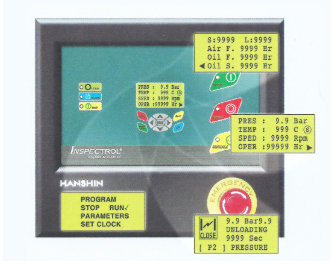

그래픽 LCD 컨트롤러
운전 상황이 그래픽 화면으로 일목요연하게 표시되며, 주위 온도에 따라 화면 밝기가 자동 조절되어 어두운 곳에서도 선명합니다. 운전 압력만 설정하면 나머지 데이터는 최적 운전값으로 자동 변경되고, 모터 최고 운전 rpm을 자동 연산해 최대 에너지 절감과 최대 토출량으로 운전합니다.
원격 모니터링
전용 통신라인 또는 LAN으로 컴프레서 운전 상황을 원격 모니터링하고, 인터넷을 통해 어디서나 운전·정지 제어 및 관리가 가능합니다.
기술 사양 — 22~160kW
항목 | 단위 | 22kW | 37kW | 55kW | 75kW | 110kW | 160kW | |
|---|---|---|---|---|---|---|---|---|
형식 | - | 급유식, 1단 스크류 압축방식 | ||||||
토출공기량(F.A.D) | 7bar | ㎥/min | 1.8~3.90 | 2.0~6.7 | 3.1~10.3 | 4.1~13.7 | 6.4~21.2 | 8.3~28.5 |
9bar | 1.0~3.6 | 1.8~6.1 | 2.6~9.10 | 3.6~13.1 | 5.1~18.6 | 7.0~26.1 | ||
12bar | - | 1.4~4.6 | 2.1~7.1 | 2.9~9.8 | 3.8~16.1 | 5.9~23.0 | ||
압축기 | 구동방식 | - | Direct coupled & Variable speed drive | |||||
흡입공기온도 | ℃ | MAX. 40 | ||||||
토출공기온도 | MAX. 흡입공기 온도 +15 | |||||||
냉각방식 | - | 공냉식 | ||||||
전동기 | 정격 출력 | kW | 22 | 37 | 55 | 75 | 110 | 160 |
입력 전압 | V | AC 220 / 380 / 440, 3상 | AC 380 / 440, 3상 | |||||
입력 주파수 | Hz | 50 / 60 | ||||||
기동방식 | - | Soft start by Inverter (No peak current) | ||||||
토출관경 | - | 25A | 32A | 50A | 65A | |||
제어방식 | - | 전용 마이컴 컨트롤 | ||||||
소음레벨 | dB(A) | 65 | 68 | 70 | 71 | 73 | 76 | |
중량 | kg | 670 | 1,160 | 1,850 | 2,040 | 2,680 | 3,320 | |
치수(L×B×H) | mm | 1,380×880×1,348 | 1,700×1,065×1,500 | 1,900×1,330×1,750 | 2,482×1,800×1,960 | |||
기술 사양 — 190~315kW
항목 | 단위 | 190kW | 225kW | 260kW | 315kW | |
|---|---|---|---|---|---|---|
형식 | - | 급유식, 1단 스크류 압축방식 | ||||
토출공기량(F.A.D) | 7bar | ㎥/min | 10.5~35.0 | 12.1~40.6 | 13.5~45.8 | 17.7~55.3 |
9bar | 8.7~30.0 | 9.8~33.3 | 11.0~38.2 | 15.8~50.2 | ||
12bar | 7.3~26.8 | 8.1~29.6 | 9.1~31.9 | 13.8~45.0 | ||
압축기 | 구동방식 | - | Direct coupled & Variable speed drive | |||
흡입공기온도 | ℃ | MAX. 40 | ||||
토출공기온도 | MAX. 흡입공기 온도 +15 | |||||
냉각방식 | - | 공냉식 | ||||
전동기 | 정격 출력 | kW | 190 | 225 | 260 | 315 |
입력 전압 | V | AC 220 / 380 / 440, 3상 | ||||
입력 주파수 | Hz | 50 / 60 | ||||
기동방식 | - | Soft start by Inverter (No peak current) | ||||
토출관경 | - | 80A | 100A | |||
제어방식 | - | 전용 마이컴 컨트롤 | ||||
소음레벨 | dB(A) | 78 | 79 | 81 | 83 | |
중량 | kg | 4,910 | 6,260 | 6,590 | 7,500 | |
치수(L×B×H) | mm | 3,382×2,100×2,500 | 3,382×2,100×2,500 (800×1,080×2,500) | |||
(1) ISO1217 Edition3-1966, Annex-C에 의거 표준 조건에서 측정한 값입니다.
(2) 소음레벨은 ISO2151 Edition1-1972에 의거 측정한 값입니다.
(3) 고온용 컴프레서(MAX. 55℃)는 별도 문의 바랍니다.
도입 상담
사용 압력·풍량, 설치 공간, 전원 조건에 맞춰 최적 모델을 선정해 드립니다. 설치 이후의 정밀 진단·정비와 정품 부품 공급까지 압축공기 설비의 전 주기를 ㈜제넥이 지원합니다.
