복합 가스터빈 계측 제어설비
Combined Gas Turbine Data Acquisition & Control System
복합화력 발전용 가스터빈 엔진의 제어 및 성능분석, 실시간 모니터링 시스템의 개발 및 운용
모든 시운전 시스템을,
하나의 화면 안으로
여러 시스템을, 하나의 접속 지점으로

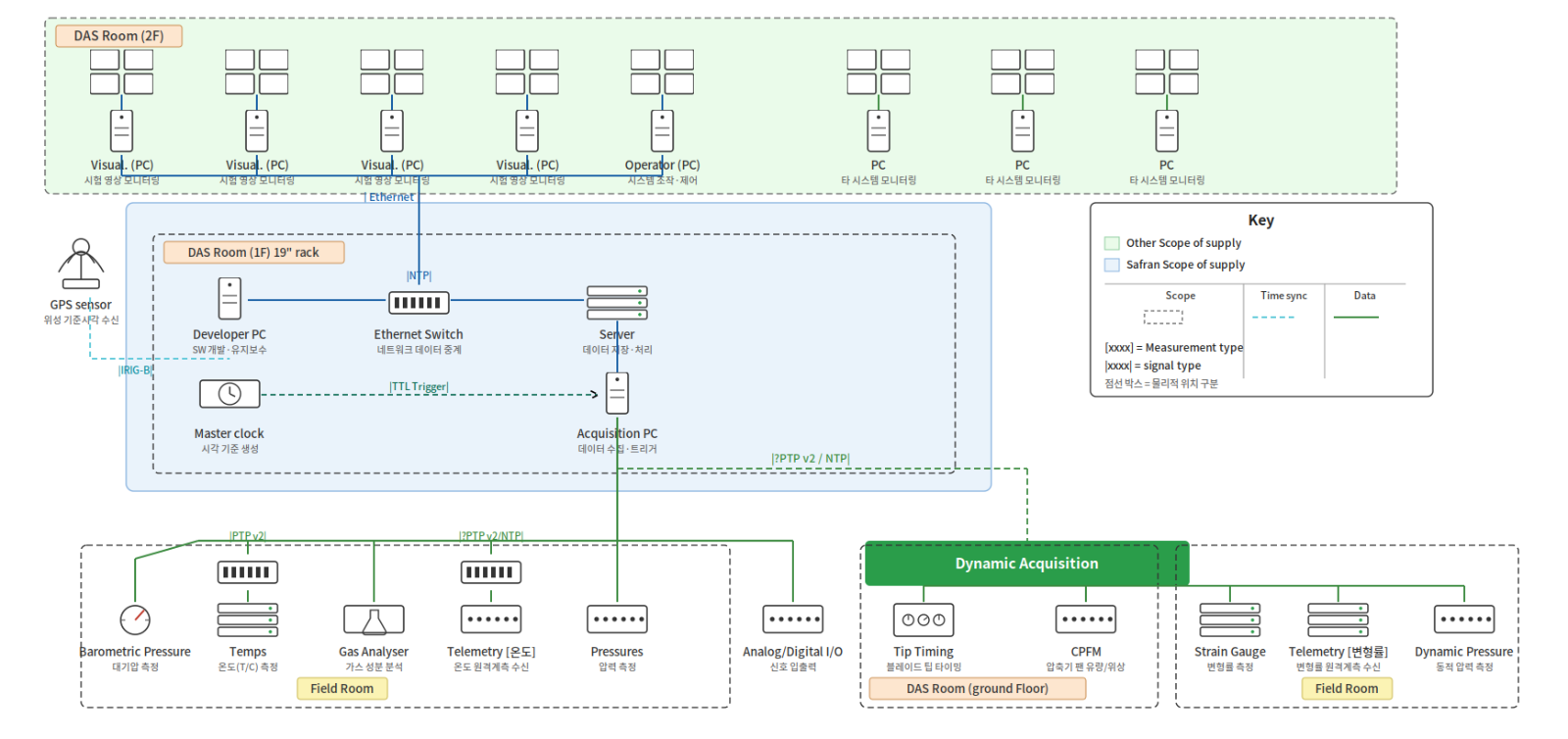

Data Integration은 GENEQ DACS가 시험 시설(Test Facility)에 대한 운영자의 단일 접속 지점(Single Access Point) 역할을 하도록, DACS와 D-DAS, GTCS, DCS 등 하위 시스템 간에 통신 링크를 구축하는 기능입니다. 이 통신 링크를 통해 운영자와 시험 엔지니어는 하나의 시스템 만으로 주요 파라미터를 설정하고 모니터링 할 수 있습니다.
목적 여러 개의 개별 하위 시스템(D-DAS, GTCS, DCS 등)에 각각 접속할 필요 없이, GENEQ DACS 하나 만으로 시험 시설 전체에 접근할 수 있게 합니다.
방법 DACS와 각 하위 시스템 사이에 통신 링크(Communication Links)를 개발하여 연결합니다.
효과 운영자와 시험 엔지니어가 각 시스템을 따로 들여다볼 필요 없이, DACS라는 하나의 화면에서 설정과 감시를 모두 수행합니다.
여러 시스템을, 하나의 접속 지점으로
Data Integration은 GENEQ DACS가 시험 시설(Test Facility)에 대한 운영자의 단일 접속 지점(Single Access Point) 역할을 하도록, DACS와 D-DAS, GTCS, DCS 등 하위 시스템 간에 통신 링크를 구축하는 기능입니다. 이 통신 링크를 통해 운영자와 시험 엔지니어는 하나의 시스템 만으로 주요 파라미터를 설정하고 모니터링 할 수 있습니다.
목적 : 여러 개의 개별 하위 시스템(D-DAS, GTCS, DCS 등)에 각각 접속할 필요 없이, GENEQ DACS 하나 만으로 시험 시설 전체에 접근할 수 있게 합니다.
방법: DACS와 각 하위 시스템 사이에 통신 링크(Communication Links)를 개발하여 연결합니다.
효과: 운영자와 시험 엔지니어가 각 시스템을 따로 들여다볼 필요 없이, DACS라는 하나의 화면에서 설정과 감시를 모두 수행합니다.
Time & Electrical Synchronization
GENEQ DACS는 고객의 요구 사항에 맞춰 시간 동기화(Time Synchronization)와 전기적 동기화(Electrical Synchronization)라는 고급 시간 관리 메커니즘을 지원합니다.

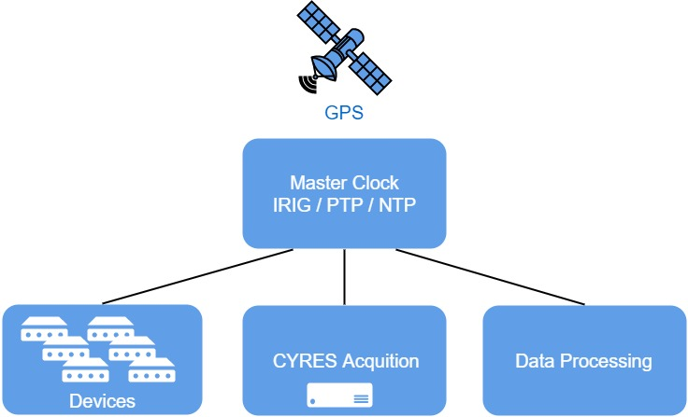

시간 동기화 (Time Synchronization)
최신 데이터 수집 솔루션의 핵심 요소로, 모든 장치에서 수집 되는 모든 샘플이 해당 장치가 구현할 수 있는 최선의 방식으로 시간 태그(Time Tagged)가 붙도록 보장합니다. 표준 GPS 소스를 기반으로 한 PTP, IRIG, NTP 등이 주요 프로토콜이며, 실시간 DATA가 필요한 어떠한 시스템이든 지원해 실제 수집이 수행된 시점의 시간 정보를 제공합니다.
주요 프로토콜 : PTP, IRIG, NTP (표준 GPS 소스 기반)
전기적 동기화 (Electrical Synchronization)
시간 동기화와 함께 지원되는 또 하나의 동기화 메커니즘으로, 고객의 시운전 환경과 요구 사항에 맞추어 유연하게 구성됩니다. 세부 구성은 프로젝트 별 시운전 환경과 요구 사양에 따라 협의됩니다.

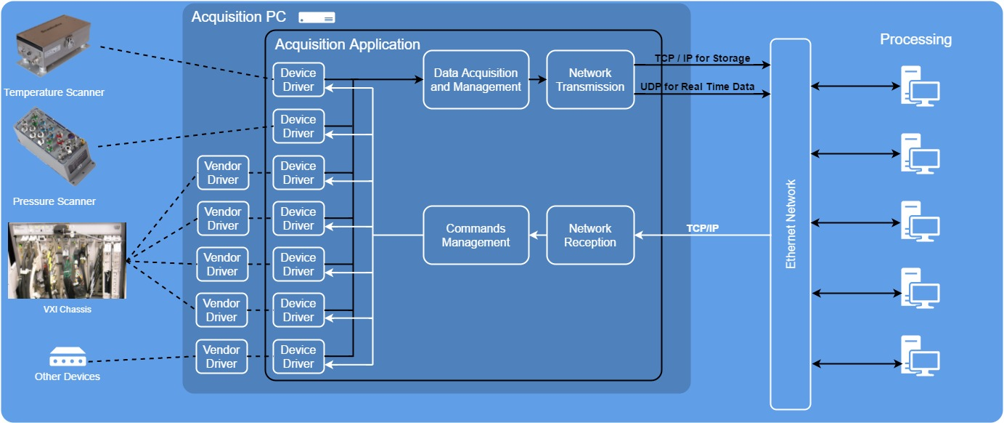

Acquisition Unit은 수집 하드웨어(Acquisition Hardware)와 수집된 데이터의 처리(Processing) 사이를 연결하는 인터페이스로, 다음 네 가지 기능을 관리합니다.
01 Data Acquisition 표준 장치 드라이버 관리 또는 통신 프로토콜을 통한 데이터 수집.
02 Time Stamping Scan 단위의 완전한 시간 동기화 — PTP, IRIG, NTP 지원.
03 Data Exchange 이더넷 버스 상에서 UDP 또는 TCP를 통한 실시간 모니터링 및 기록.
04 Control-Command Links 디지털 입출력, PLC 등 양방향 통신 장치를 위한 입출력 인터페이스
제넥과 함께, 시운전 현장의 기준을 새롭게
제넥은 수년간 축적된 개발 경험을 바탕으로, 고객이 요구하는 상·하위 Component와의 완벽한 소통 및 통합관제 설비 구축을 지원합니다. 귀사의 시험 환경에 맞는 DACS 구성이 궁금하시다면 언제든 문의해 주십시오.
