터보샤프트 엔진 시험 설비

터보샤프트 엔진 시운전설비 구축

탑재 엔진의 성능과 안전성을 지상에서 검증하기 위해서는 연료·냉각·공기·전원 공급 시설, 엔진을 고정하고 부하를 가하는 시험 장비, 시험 데이터를 수집·관리하는 제어계측 시스템이 유기적으로 연계된 전용 시험 설비가 필요합니다. 제넥은 터보 샤프트 엔진 시운전 설비를 설계, 제작, 설치까지 전 과정에 걸쳐 수행합니다.

설비 구성

본 설비는 크게 세 가지 영역으로 구성되어 있습니다.

엔진시험시설 패키지

연료 공급 패키지

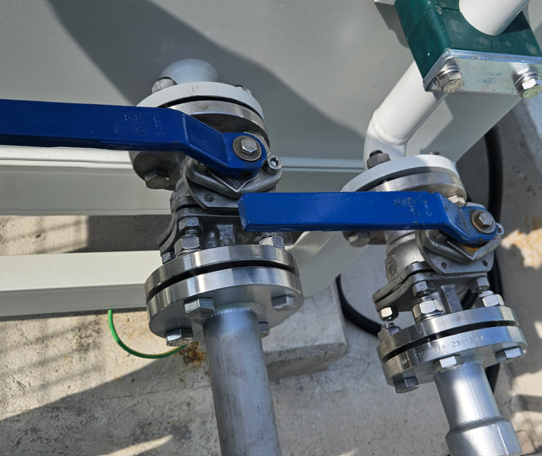

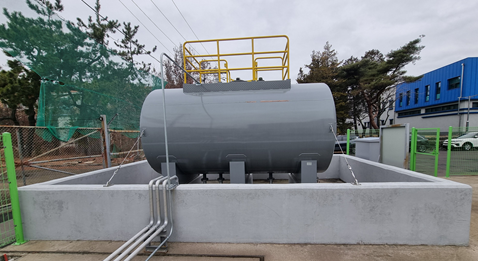

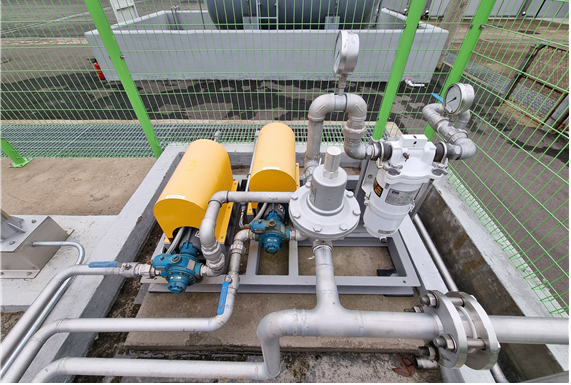

대용량 연료탱크, 일정한 압력으로 지속 공급하는 연료 공급 패키지, 정밀 유량 측정 패키지를 설계·제작합니다.

냉각수 공급 패키지

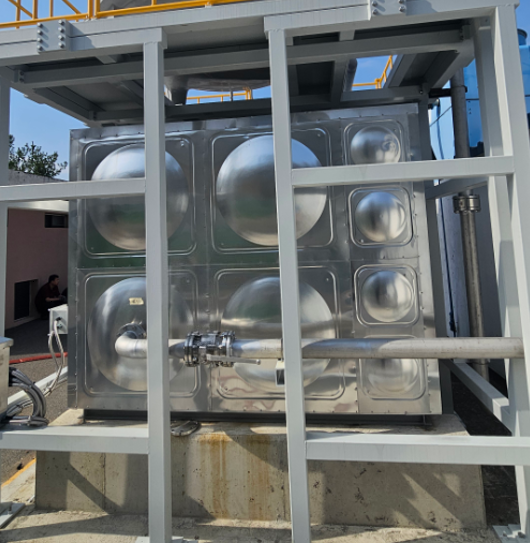

엔진 및 동력계에서 발생하는 열을 처리하기 위한 대용량 냉각타워 계통을 설계·설치합니다. 비상 급수 계통과 냉각수 상태 모니터링 센서를 함께 구축해 설비 운영의 안정성을 확보할 수 있습니다.

공기 공급 및 시동 공기 패키지

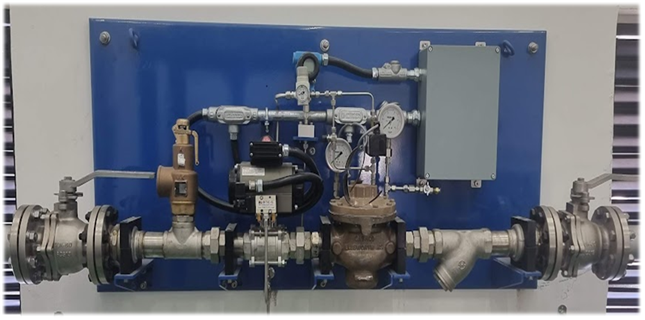

엔진 시동 및 각종 유틸리티 설비에 필요한 압축공기를 공급하는 계통과, 엔진 시동 요구 압력에 맞춰 정밀 조절 공급하는 시동 공기 패키지를 구축합니다.

전원 공급 패키지

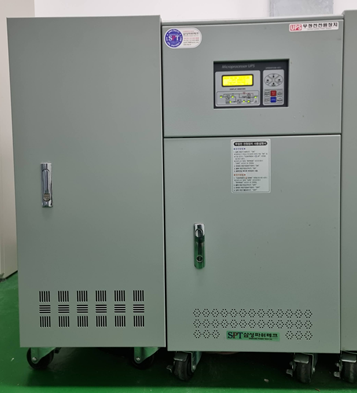

대용량 구동장치용 전원 계통과 서보모터·밸브 등 정밀 제어장치용 전원 계통을 용도별로 분리 설계합니다.

소음 절감 패키지

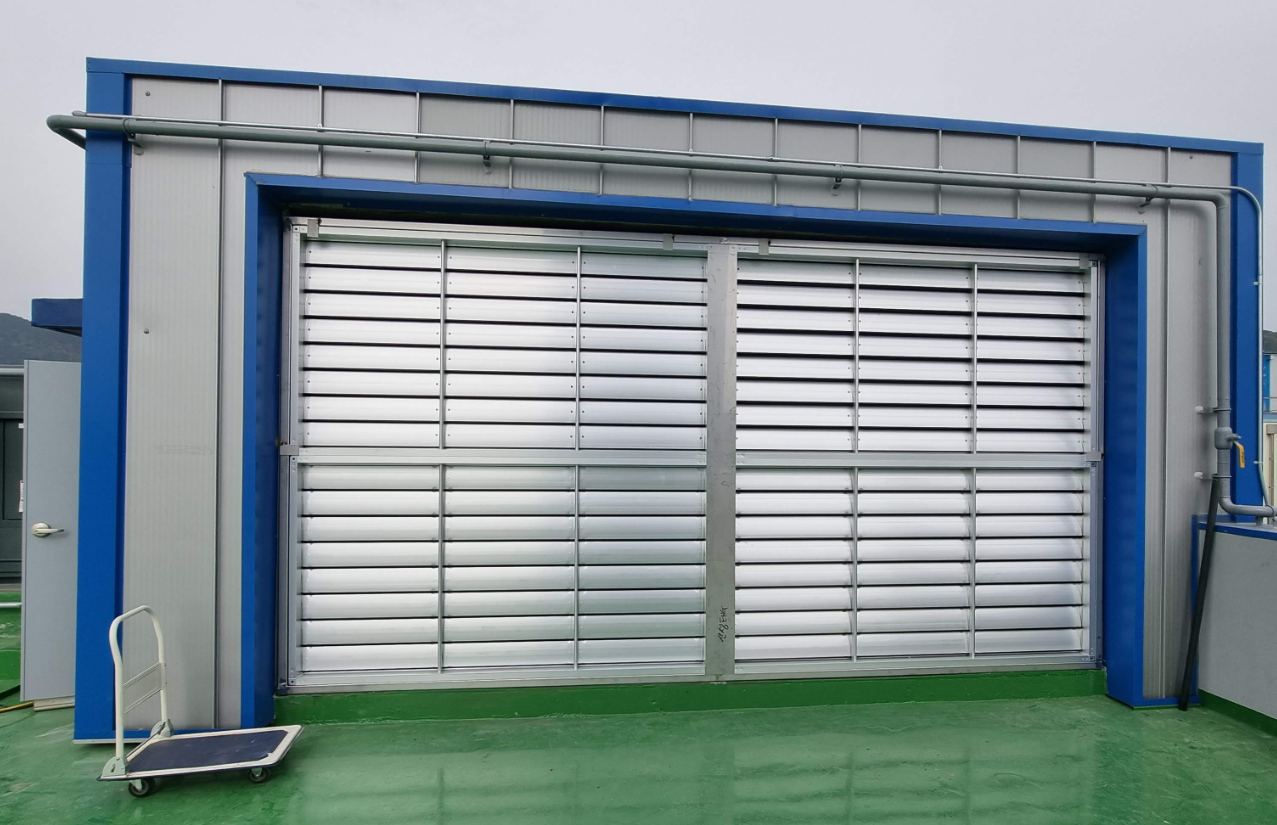

시운전실 소음 규제 기준을 충족하기 위해 흡입구·배기구 방음판, 배기구 고온 공기로부터 건물 외벽을 보호하는 벽면 강판, 방음 성능을 갖춘 출입문을 설계·제작해 설치합니다.

엔진시험장비

테스트 스탠드 및 엔진 테스트 아답터

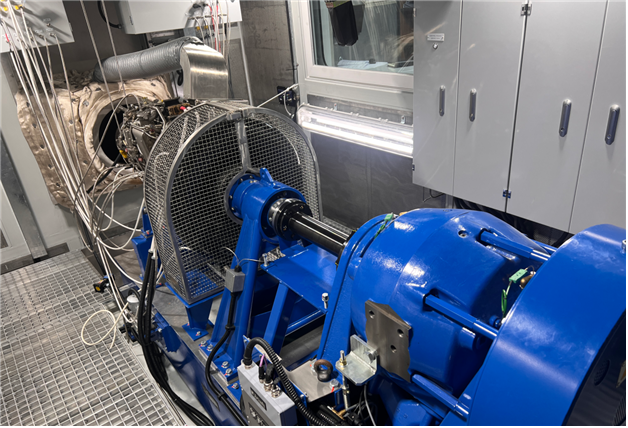

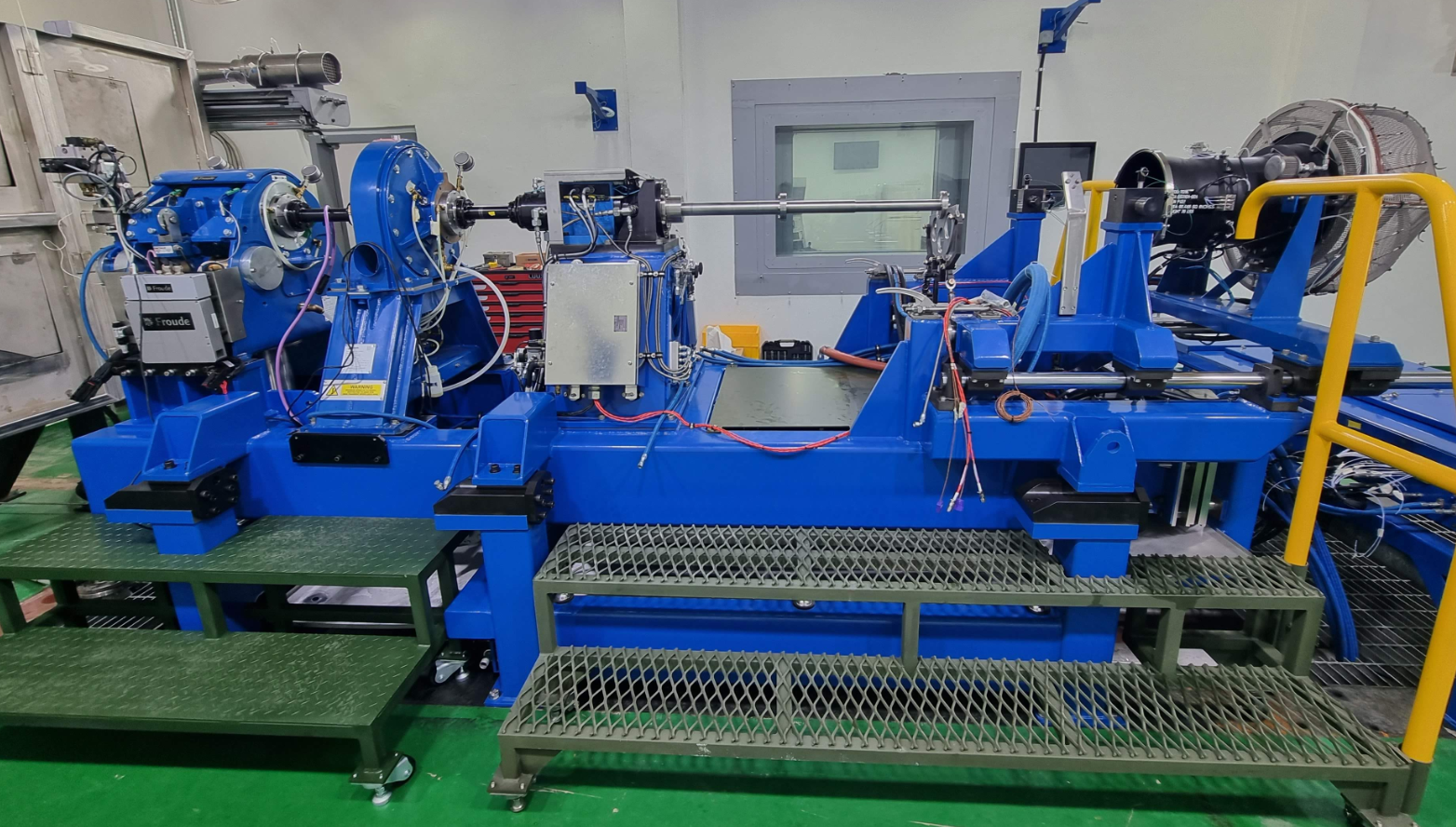

기종별 아답터 교체가 가능한 테스트 스탠드와, 대상 엔진 전용으로 설계한 테스트 아답터를 제작합니다. 엔진 장착·고정을 위한 마운트 조립체와 정렬 구조를 갖추며, 엔진 탈부착 시 발생하는 오일을 안전하게 회수하는 구조를 함께 반영해 정비 안전성과 편의성을 높입니다.

동력계 패키지

엔진 출력을 흡수하여 원하는 부하 조건에서 시험할 수 있는 동력계 패키지를 도입·구축합니다. 로터 관성을 모사하는 보조 장치와 전용 컨트롤러를 통합하여 실제 운전 조건에 근접한 시험 환경을 구현합니다.

토크메터 조립체

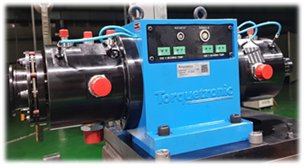

토크메터, 신호처리장치, 커플링, 전용 윤활 계통으로 구성하여 엔진 출력을 정밀하게 계측할 수 있습니다.

엔진 제어계측 시스템

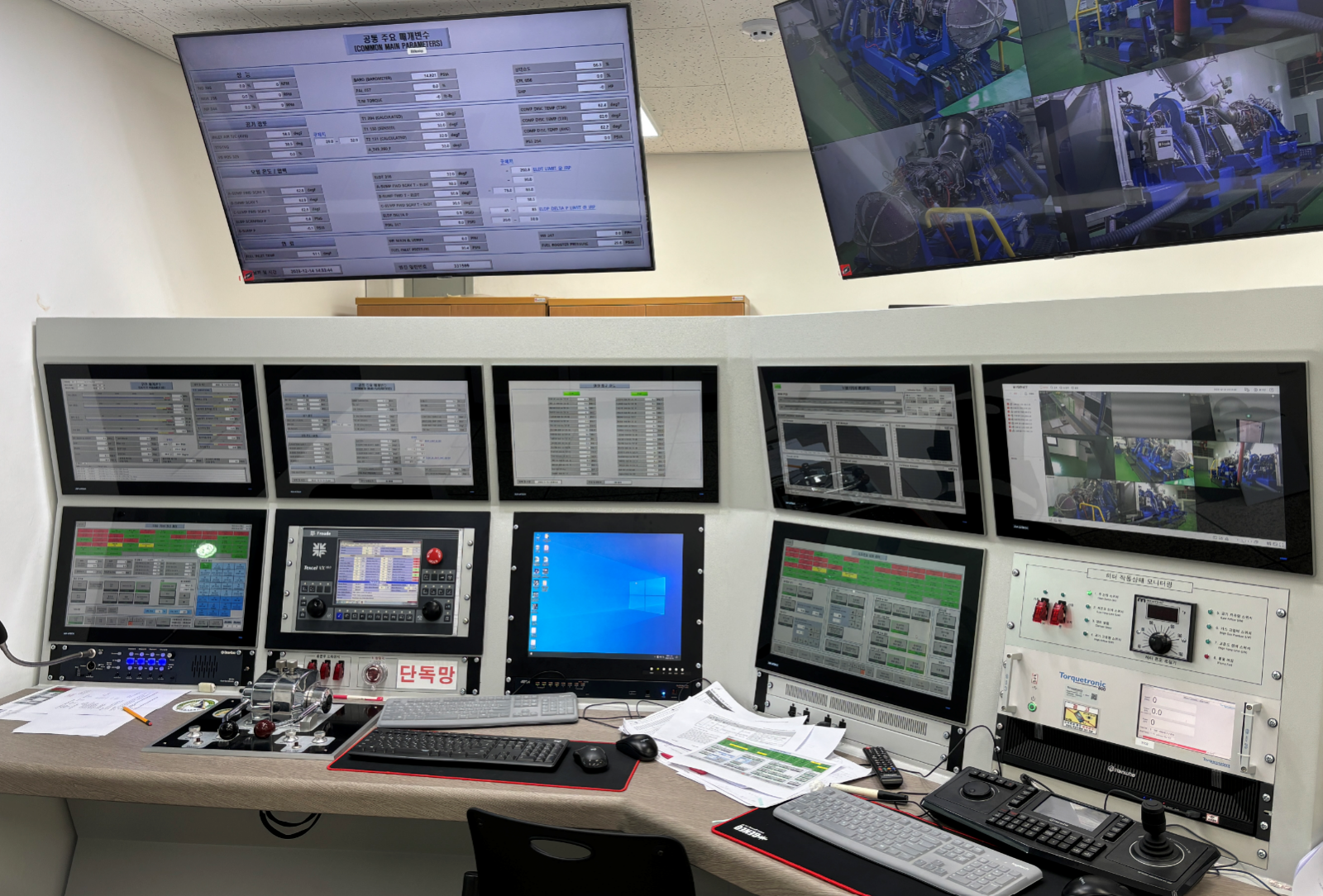

각 패키지의 전원 및 제어신호를 중계하는 배전·제어 계통을 설계하고, 엔진의 압력·온도·진동 데이터를 실시간으로 수집·저장합니다. 운영 프로그램은 시험 운전용, 모니터링용, 진동 계측용으로 자체 개발했으며, 운용자가 목적에 맞는 화면에서 엔진 상태를 확인할 수 있습니다.

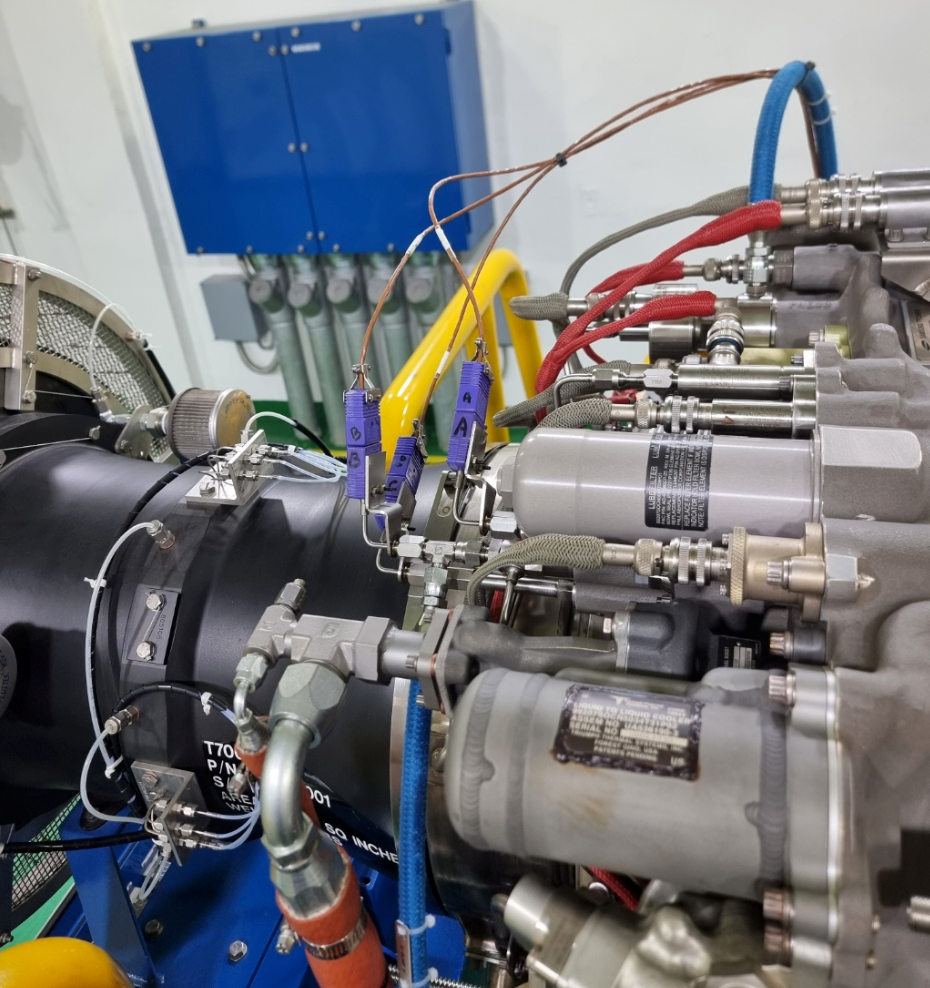

운용·교정·정비 체계 구축

제넥은 설비 구축과 함께 전원 인가·차단 절차 등을 포함한 운용 체계를 함께 수립합니다. 이를 통해 설비 인도 이후에도 정비 인력이 설비를 안정적으로 운용할 수 있는 기반을 마련합니다.

제넥의 시험설비 구축 역량

연료·냉각·에어·전원 공급 시설부터 데이터 수집을 위한 제어계측 시스템에 이르기까지, 엔진 시험설비를 구성하는 전 계통을 설계·제작·구축하는 것은 종합적인 엔지니어링 역량이 필요합니다. 제넥은 국방·방산 분야 대형 시험설비 구축 전문기업으로 축적된 기술력과 경험을 바탕으로 고객의 안정적인 시험 환경 구축과 설비 신뢰성 확보에 최선을 다하고 있습니다.

컨테이너형 이동식 엔진 시험대 구축

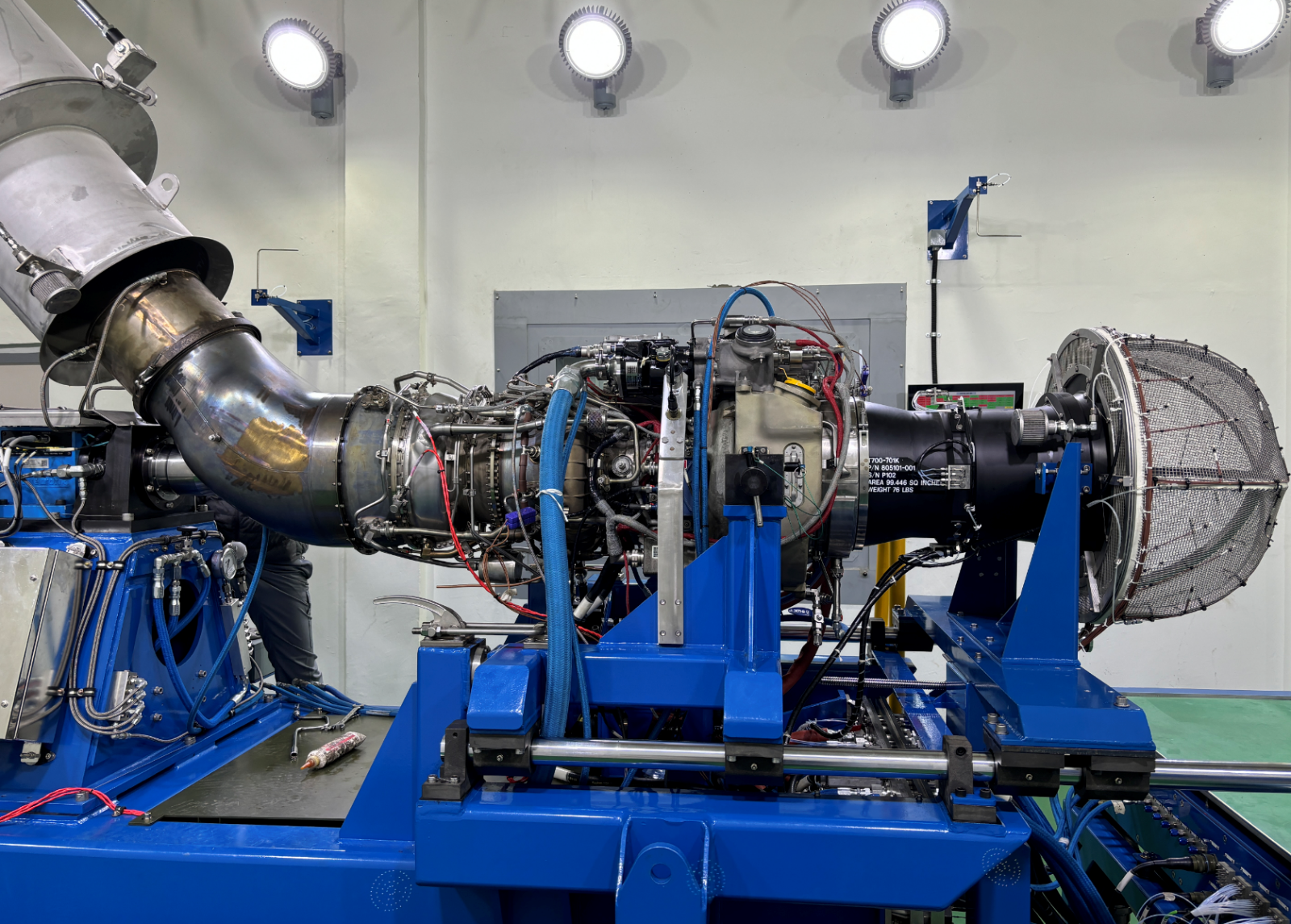

헬기 엔진을 정비하거나 모듈을 교체한 뒤에는 항공기에 재장착하기 전 지상에서 성능을 검증하는 절차가 반드시 필요합니다. 제넥은 헬기에 탑재되는 엔진을 대상으로, 항공기 장착 전 기능 시험과 조정, 검사·모듈 교체 후 성능 시험, 고장 진단까지 지원하는 이동식 엔진 시험대를 설계·제작합니다. 고정식 시험동을 짓는 대신 컨테이너 형태까지 구성해, 필요한 장소로 이동해 설치할 수 있다는 점이 특징입니다.

시험 체계

시험설비는 제어, 시험, 공급이라는 세 가지 기능을 컨테이너 단위로 분리해 구성할 수 있습니다.

각 컨테이너는 용접 강철 구조에 내후성 도장을 적용해 옥외 운용 환경에서도 내구성을 확보하도록 설계합니다.

제어 컨테이너

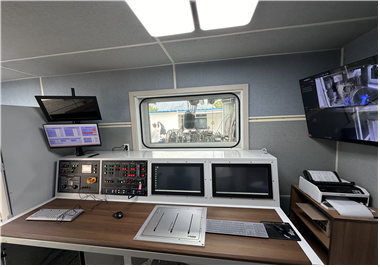

제어 컨테이너는 엔진과 보조 시스템의 제어 및 모니터링에 필요한 장비를 중앙 집중식으로 구성한 시험 운영 공간으로 소음과 단열을 고려한 설계를 적용해 작업자가 장시간 안정적으로 근무할 수 있는 환경을 제공합니다. 운용 효율성과 작업 편의성을 고려해 제어 콘솔은 두 명의 운용자가 동시에 작업할 수 있는 인체공학적 구조로, 관측창과 인접하게 제어 콘솔을 배치해, 운용자가 계측 데이터를 확인하면서 엔진의 작동 상태를 직접 관찰할 수 있습니다.

또한 전원 공급 및 배전 장치 등 시험 운영에 필요한 주요 설비를 통합해 안정적이고 효율적인 시험 환경을 지원합니다.

시험 컨테이너

시험 컨테이너에는 시험대와 엔진 동력 제어 장치가 설치되어 엔진 시험에 필요한 부하를 발생 시킵니다.

엔진 가동에 필요한 공기는 공기 흡입 시스템을 통해 유입되며, 배기 시스템을 통해 외부로 배출됩니다. 엔진 출력 제어는 연료 흐름을 조절하는 컨디션 레버와 자유 터빈 속도를 선택하는 레버를 통해 이루어지며, 관측창을 통해 시험 중인 엔진을 직접 확인할 수 있습니다.

공급 컨테이너

공급 컨테이너는 시험에 필요한 연료와 물 공급을 담당합니다. 연료 공급 시스템은 연료 유량·압력·온도를 실시간으로 확인할 수 있습니다.

공급·서비스 시스템

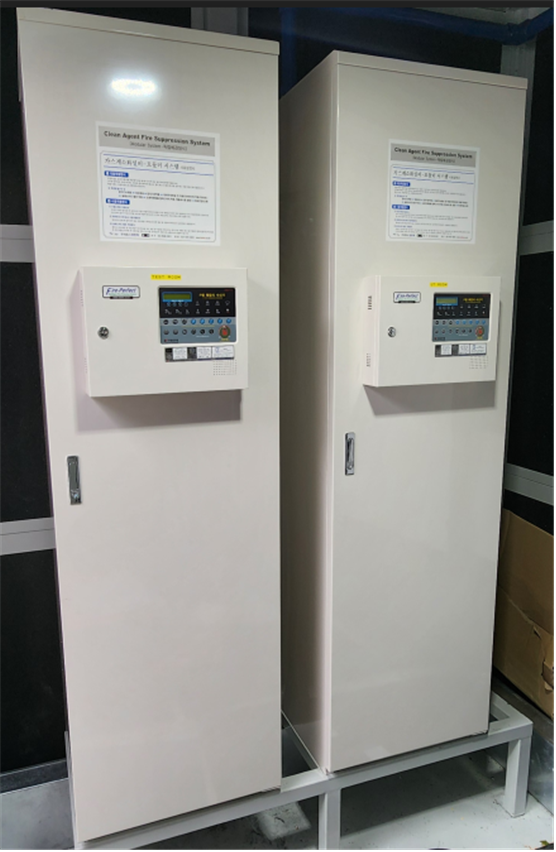

시험설비 전반의 안전과 운용 편의를 위해 각종 시스템을 종합적으로 구성합니다. 소화 시스템은 화재 발생 시 장비 손상을 최소화하도록 설계했으며, 수동·자동 작동이 모두 가능합니다.

계측 및 제어 시스템

엔진 시험 시스템은 시험 전 과정의 데이터를 수집·처리합니다. 운용자는 제어 콘솔에서 전체 절차를 일관되게 관리할 수 있습니다.

제넥의 시험설비 구축 역량

고정식 시험동이 아닌 이동이 가능한 컨테이너 형태로 제어·시험·공급 기능을 모두 통합해 하나의 시스템으로 완성하는 것은, 공간 제약과 설치 환경이 다른 다양한 현장 조건에 대응할 수 있는 설계 역량을 요구합니다. 제넥은 현장 요구에 맞춰 컨테이너형 이동식 엔진 시험대 구축 사업을 통해 고정식 시험 설비뿐 아니라 이동식 시험 설비 분야에서도 종합적인 엔지니어링 역량을 갖추고 있습니다.
