흡착식 에어드라이어
Desiccant (Adsorption) Air Dryer

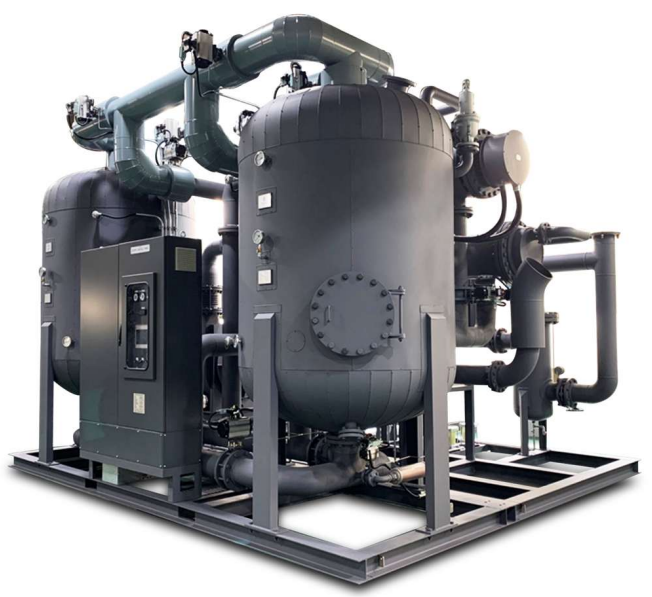

흡착제로 압축공기의 수분을 제거해 노점 -40℃이상 건조공기를 공급하는 설비입니다. 재생 방식에 따라 퍼지(비가열식·히터퍼지·블로워히터퍼지)와 넌퍼지(압축열·블로워히터)로 나뉘며, 제넥은 5개 시리즈를 자체 설계·제작합니다.
수분을 흡착제로 잡아내는 건조 방식
흡착식 에어드라이어는 활성알루미나·몰레큘러시브 같은 흡착제가 압축공기 중의 수분을 붙잡아 제거하는 설비입니다.
냉동식으로는 도달할 수 없는 영하권 노점(표준 -40℃)을 만들 수 있어, 배관 결로·계장 오작동·제품 불량을 막아야 하는 공정에 사용됩니다.
두 개의 흡착탑이 번갈아 흡착(건조) → 재생(수분 배출)을 반복하며 연속 운전합니다.
재생을 어떤 열원·공기로 하느냐가 곧 모델의 차이이자 운전비의 차이입니다.
퍼지 방식과 넌퍼지 방식
구분 | 퍼지(Purge) 방식 | 넌퍼지(Non-Purge) 방식 |
|---|---|---|
재생 방법 | 건조된 압축공기를 재생에 사용하고 배출 | 재생에 압축공기를 사용하지 않음 |
압축공기 손실 | 있음 (모델별 약 4~15%) | 없음 (Zero) |
성격 | 에너지 소모형 · 초기 투자 유리 | 에너지 절감형 · 운전비 유리 |
해당 모델 | SPL(비가열식) · SPH(히터 퍼지) · SPBH(블로워 히터 퍼지) | SNHH(압축열 히터) · SNBH(블로워 히터) |
퍼지 방식이 버리는 압축공기는 곧 압축기 전력입니다. 가동 시간이 길고 용량이 큰 현장일수록 넌퍼지의 회수 효과가 커집니다.
모델 라인업

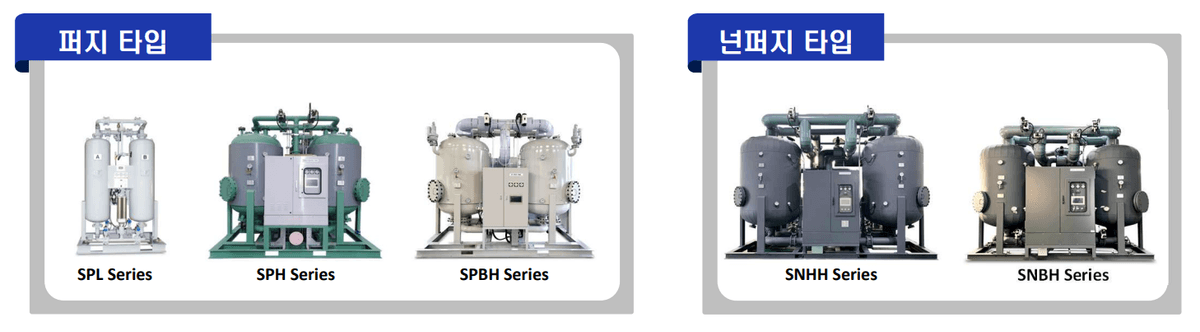

시리즈 | 방식 | 재생 열원 / 압축공기 사용 | 이럴 때 적합 |
|---|---|---|---|
SNBH | 블로워 히터 넌퍼지 | 외부공기(블로워) + 히터 / 0% | 가장 대표적인 에너지 절감형. 대용량·장시간 가동 |
SNHH | 압축열 히터 넌퍼지 | 압축기 압축열(약 100℃) + 히터 / 0% | 압축열을 쓸 수 있는 현장. 히터 전력까지 절감 |
SPBH | 블로워 히터 퍼지 | 외부공기(블로워) + 히터 / 약 4% | 퍼지 방식 중 가장 경제적 |
SPH | 히터 퍼지 | 히터 / 약 8% | 단순한 구조, 안정적인 초저온 노점 |
SPL | 비가열식(무열재생) | 없음(압력 변화·PSA) / 약 15% | 소·중용량, 설치와 운전이 간단해야 할 때 |
표준 설계 조건
항목 | 표준 조건(STD) |
|---|---|
입구 에어 압력 | 7 barg |
입구 에어 온도 | 40℃ |
출구 보증 노점 | -40℃ |
운전 시간 | 8 hr/cycle (흡착 4hr, 재생 4hr) · SPL은 10 min/cycle |
위 표준 제작사양은 현장 조건에 따라 변경되며, 용량·노점·압력 조건은 별도 문의 바랍니다.
흡착제 선정

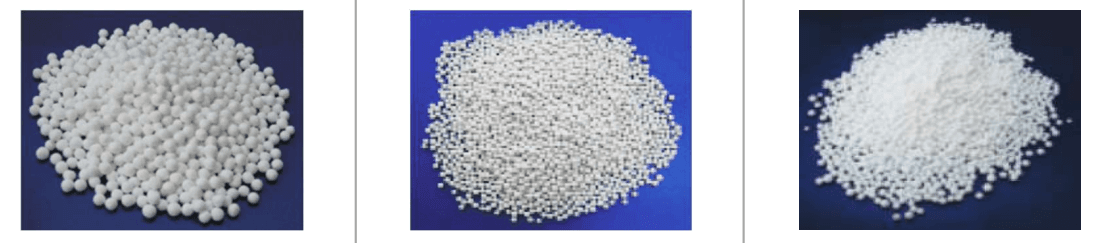

요구 노점에 따라 흡착제를 다르게 충진합니다. 일반 저온 노점(-40℃)은 활성알루미나, 초저온 노점(-80℃)은 활성알루미나와 몰레큘러시브를 조합합니다.
항목 | Active Alumina | Molecular Sieve | Alumina Silica |
|---|---|---|---|
SIZE | 4 ~ 6 | 3 ~ 4 | 2.4 ~ 4.75 |
Al2O3 | 93% | - | 15% |
SiO2 | 0.02% | - | 85% |
Total Pore Volume | 0.5 cc/g | 0.4 cc/g | 0.45 cc/g |
Bulk Density | 769 g/l | 700 g/l | 760 g/l |
Crush Strength | 25 ~ 32 kg | 20 kg | 15 ~ 20 kg |
표면적 | 360 ㎥/g | 750 ㎥/g | 600 ㎥/g |
충진밀도 | 750 kg/㎥ | 780 kg/㎥ | 600 kg/㎥ |
재생온도 | 180 ~ 200℃ | 200 ~ 230℃ | 140 ~ 150℃ |
재생소요열량 | 824 kcal/kg | 850 kcal/kg | 670 kcal/kg |
Dewpoint (@ATM) | -40 ~ -60℃ | -50 ~ -80℃ | -40 ~ -80℃ |
통합 감시(HMI) · PLC
온도·밸브 동작 상태·운전 시간을 P&ID 흐름으로 표시하는 고객 맞춤형 HMI 화면
PLC 브랜드 선택 가능(SIEMENS · MELSEC · LS 외, 표준 SIEMENS) / 화면 10.4"~15"(표준 10.4")
상위 관제실과 통신 연결 시 데이터 전송·원격 제어 가능(옵션)
감시·운전·알람 / 가열온도·노점운전·온도제어 설정 / 노점·온도·압력 트렌드 화면
자체 설계·제작 역량

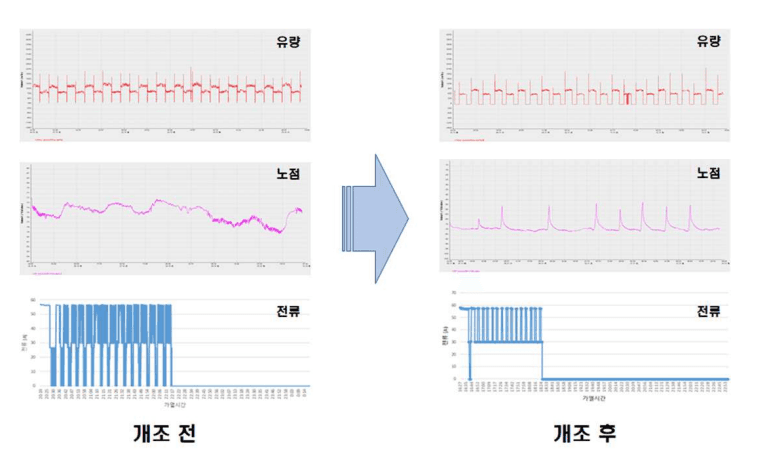

제넥은 흡착식 드라이어 관련 특허를 다수 보유하고 있습니다(균등부하 유량제어, 폐루프 회로, 멀티노점 흡착식 제어, 마이크로웨이브 진공재생, 폐루프 수분·CO2 제거 등). 표준품 제작뿐 아니라 기존 설비 개조·에너지 진단까지 수행합니다.
또한 CO2 제거용·N2 가스 드라이어, 간냉식과 흡착식을 결합한 콤비네이션 시스템 등 비표준 사양도 설계·제작합니다.
도입 상담
요구 노점, 처리 용량, 압력·온도 조건, 압축열 활용 가능 여부에 따라 최적 모델을 제안해 드립니다.
설계·제작·설치·시운전부터 이후의 정비·부품 공급까지 ㈜제넥이 책임집니다.
