SA 시리즈 (공냉식)
SA Series Oil-Free Centrifugal Air Compressor

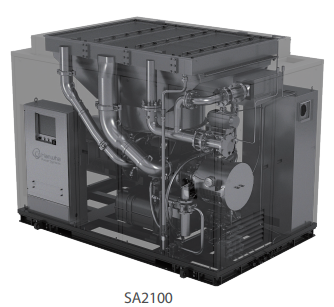

유지보수 편의성에 집중한 설계의 터보압축기입니다(SA2100·SA3100). 1,200~5,500㎥/h, 150~580kW, 토출압 3.5~11.4bar A. 분할방식 채택으로 로터 분리 없이 점검이 가능합니다.
점검과 정비가 쉬운 설계, SA 시리즈
SA 시리즈는 유지보수 편의성에 집중한 설계의 터보압축기입니다.
분할방식을 채택해 로터를 분리하지 않고 점검·유지보수가 가능하며, 개별 교체가 가능한 피니언·불기어로 정비 부담을 줄였습니다.
압축실에 오일을 사용하지 않는 100% 오일프리(Oil-Free) 방식으로 ISO 8573-1 Class 0의 청정 압축공기를 공급합니다.
주요 특징
고정밀 AGMA 12 & 13 기어 시스템으로 소음 감소와 긴 수명 보장
개별 교체가 가능한 피니언 및 불기어 적용으로 유지보수 용이
17-4 PH 스테인리스 스틸 재질의 Master Impeller
5축 기계가공 고효율 임펠러로 넓은 Turndown 영역(API 672 규격)
분할식 Tilting Pad 저널 베어링(피니언 기어)으로 안정적 운영
Sleeve Journal · Taper Landed 베어링 적용으로 마찰 손실 최소화
RTD 적용 가능한 베어링(SA3100 옵션)
API 규격을 만족하는 Sealing 시스템 — 별도의 Sealing용 압축공기 불필요, 공기·오일 누설 방지
사양
Model | SA2100 | SA3100 | |
|---|---|---|---|
유량 Capacity | ㎥/hr | 1,200~2,890 | 3,750~5,500 |
CFM | 700~1,680 | 2,200~3,250 | |
출력 Power | kW | 150~260 | 400~580 |
HP | 200~350 | 540~780 | |
토출압력 | bar A | 3.5~11.4 | 3.5~11 |
Psi A | 50~165 | 50~160 | |
치수(L×W×H) mm | 압축기 | 3,000×2,500×1,900 | 4,650×2,050×1,990 |
쿨러 | - | 4,420×2,110×2,290 | |

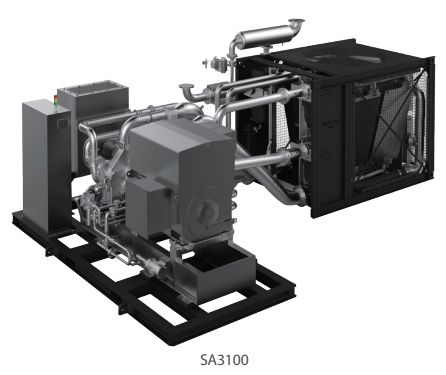

SA3100은 쿨러 옵션을 유연하게 선택할 수 있습니다.
100% 오일프리(ISO 8573-1 Class 0) · 인증 ISO 9001 / ISO 14001 / ISO 45001 / CE(DOC) / PED /
UL · 사양은 예고 없이 변경될 수 있습니다.
도입·정비 상담
㈜제넥은 한화파워 인증 AMC로서 압축기 판매·설치·시운전부터 정밀 진단·오버홀, 정품 부품 공급까지 압축공기 설비의 전 주기를 책임집니다.
